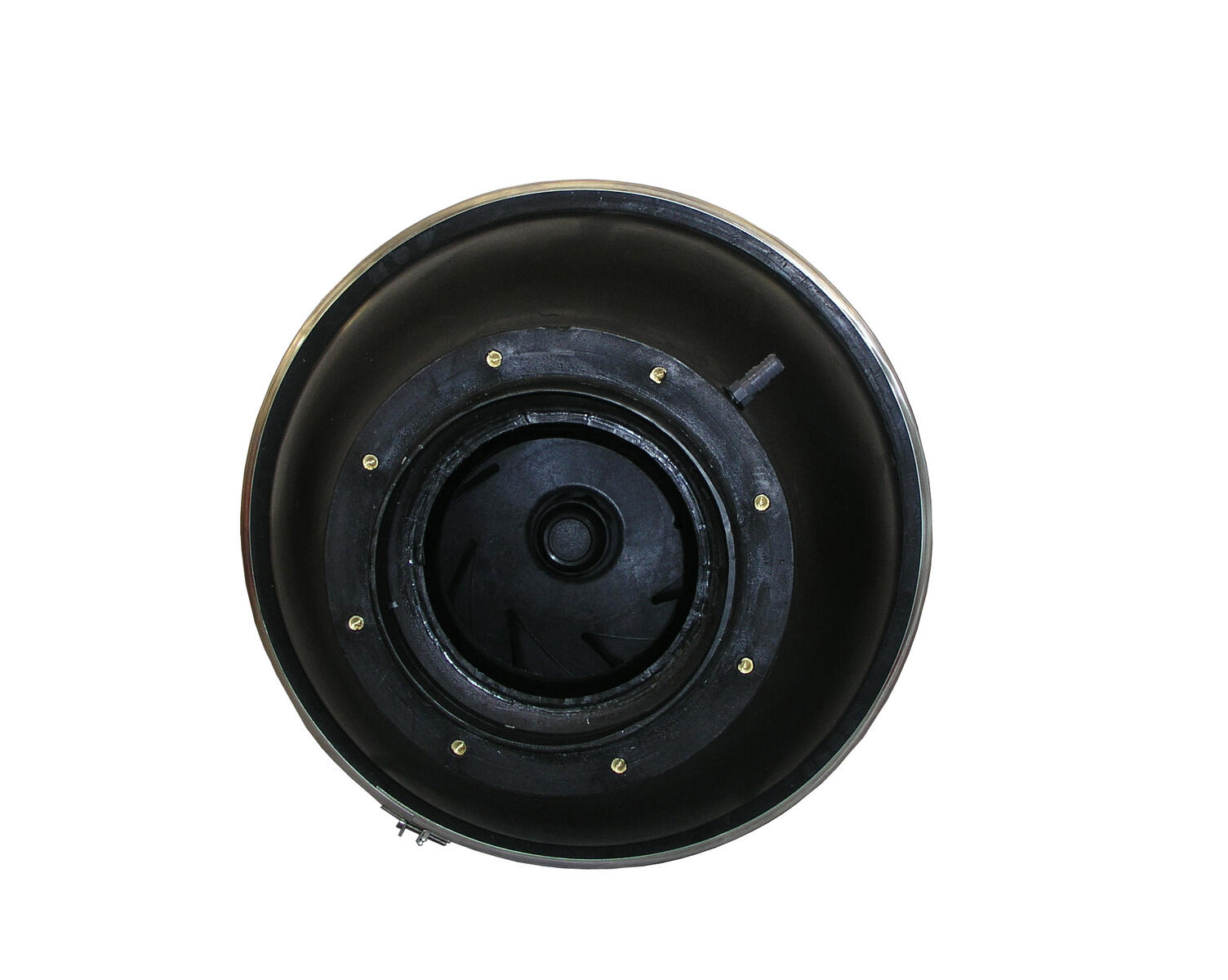

Plastové ventilátory FORT-TCV

Ventilátory řady FORT - TCV vynikají širokým spektrem výkonů, při zaručené chemické odolnosti použitých materiálů a při teplotách v rozmezí od –15°C do +60°C. Tyto vlastnosti jim umožňují velký rozsah uplatnění v nejrůznějších oborech.

Ventilátory jsou poháněny přírubovými elektromotory. Oběžná kola s dozadu zahnutými lopatkami jsou osazena přímo na hřídelích elektromotorů.

Standardně jsou ventilátory vybaveny jednootáčkovými třífázovými elektromotory pro napětí 400V (v provedení B5, krytí IP 55, izolace třídy F, ve 2,4,6 nebo 8 pólovém provedení). Ventilátory jsou vyráběny také v nevýbušném provedení Ex do zóny 2 (SNV 1) a zóny 1 (SNV 2). Jsou určeny pro odsávání plynů a par teplotní třídy T1 až T3 pro trvalý provoz S1. Ventilátory standardně nejsou jištěny proti přetížení. Při instalaci a uvedení do provozu je proto nezbytné vřadit do elektrosystému vhodnou tepelnou ochranu.

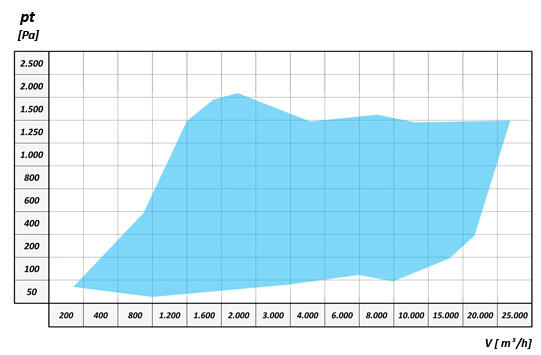

Výkonové hodnoty ventilátorů byly měřeny při 15°C a hustotě média 1,225 kg/m3.

Instalace ventilátorů FORT – TCV je možná dvojím způsobem:

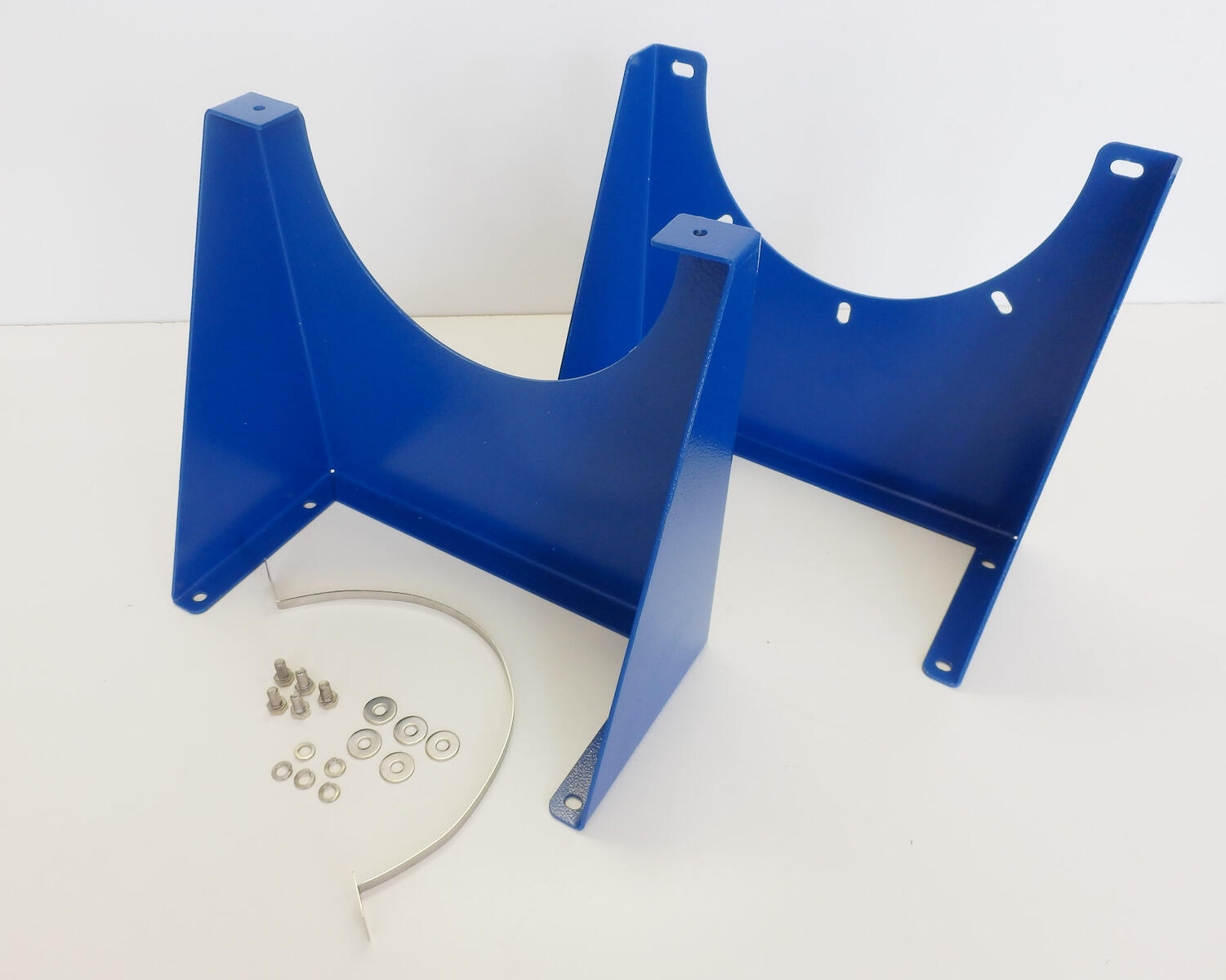

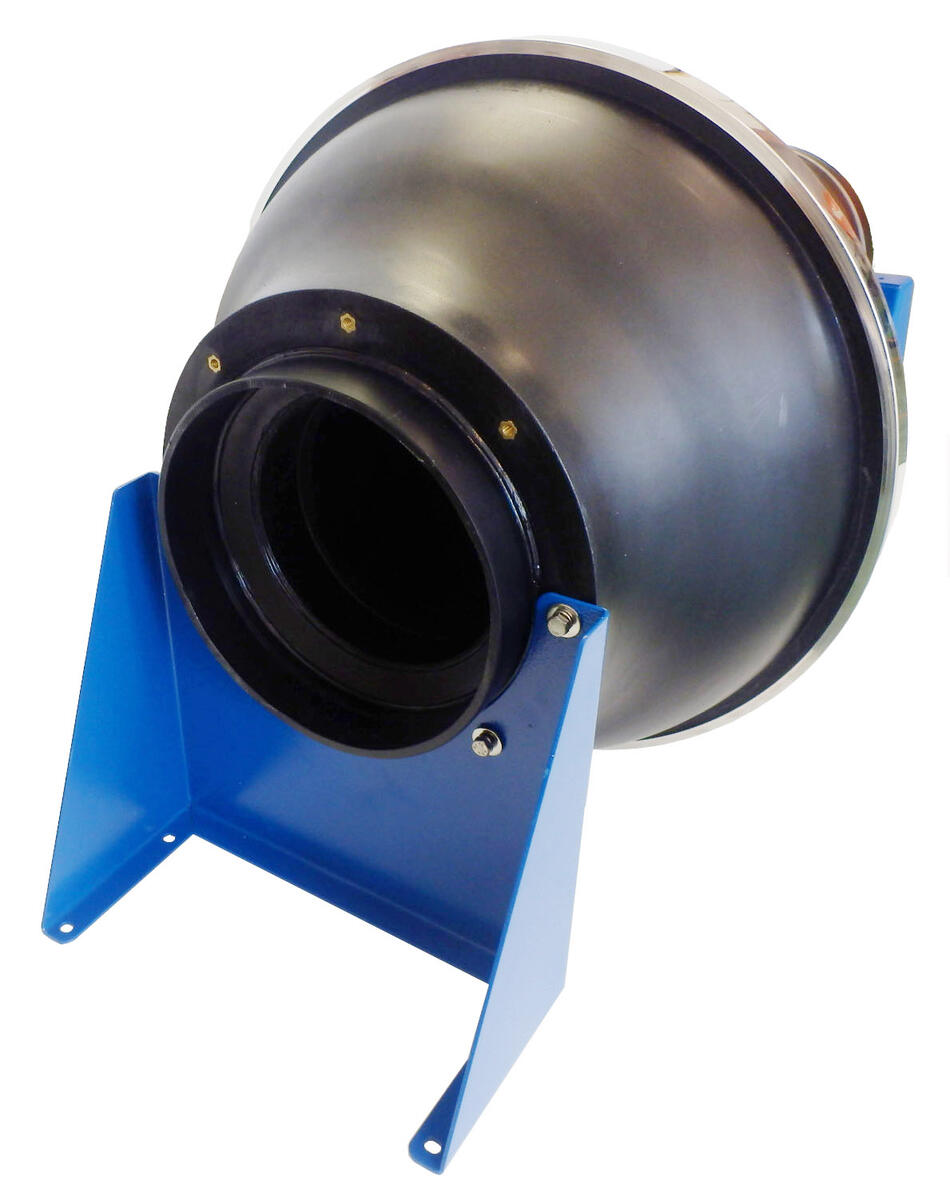

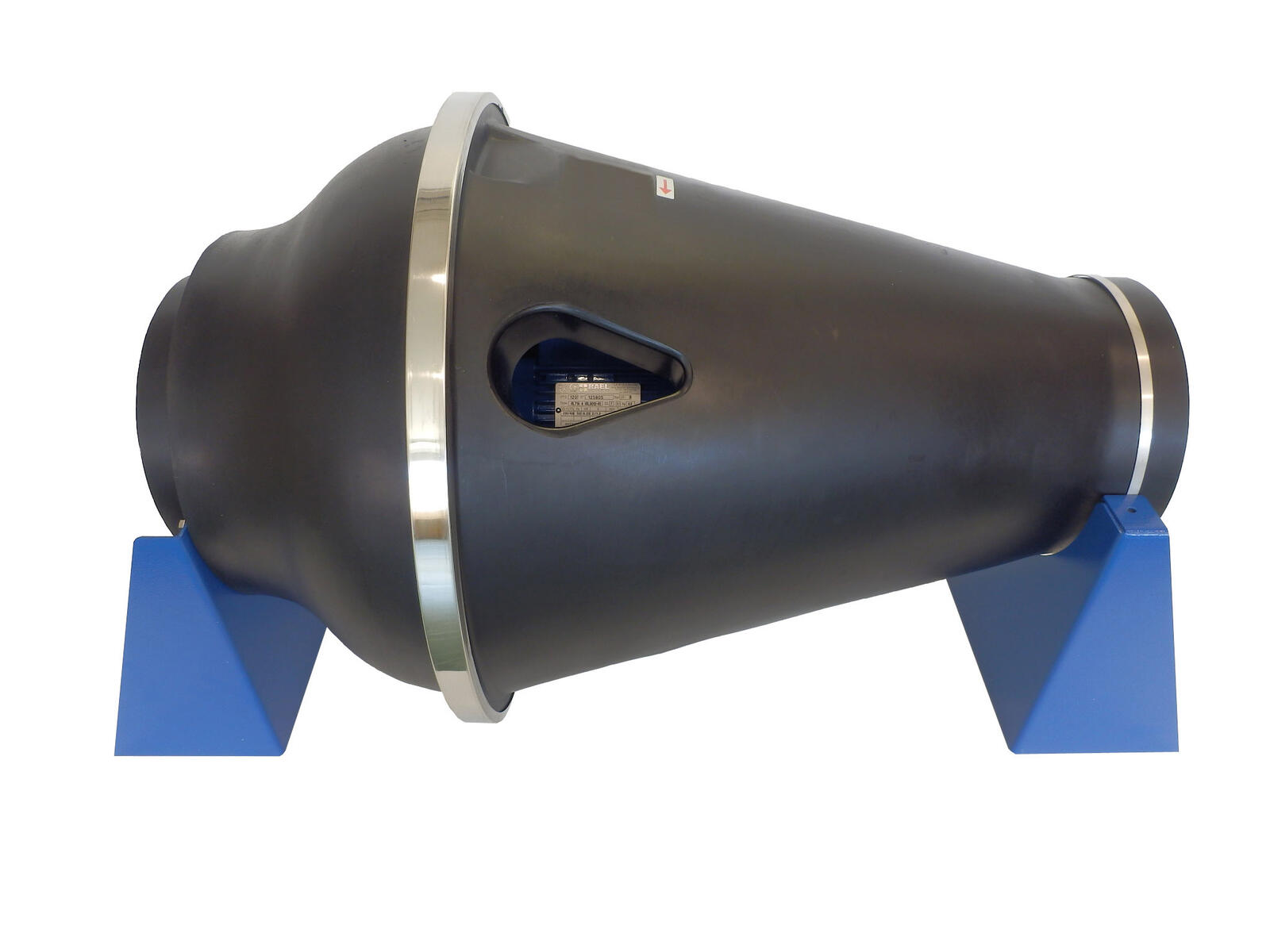

1) Ventilátor je umístěn mezi potrubní díly a upevněn na kovové konzoly (potrubní provedení)

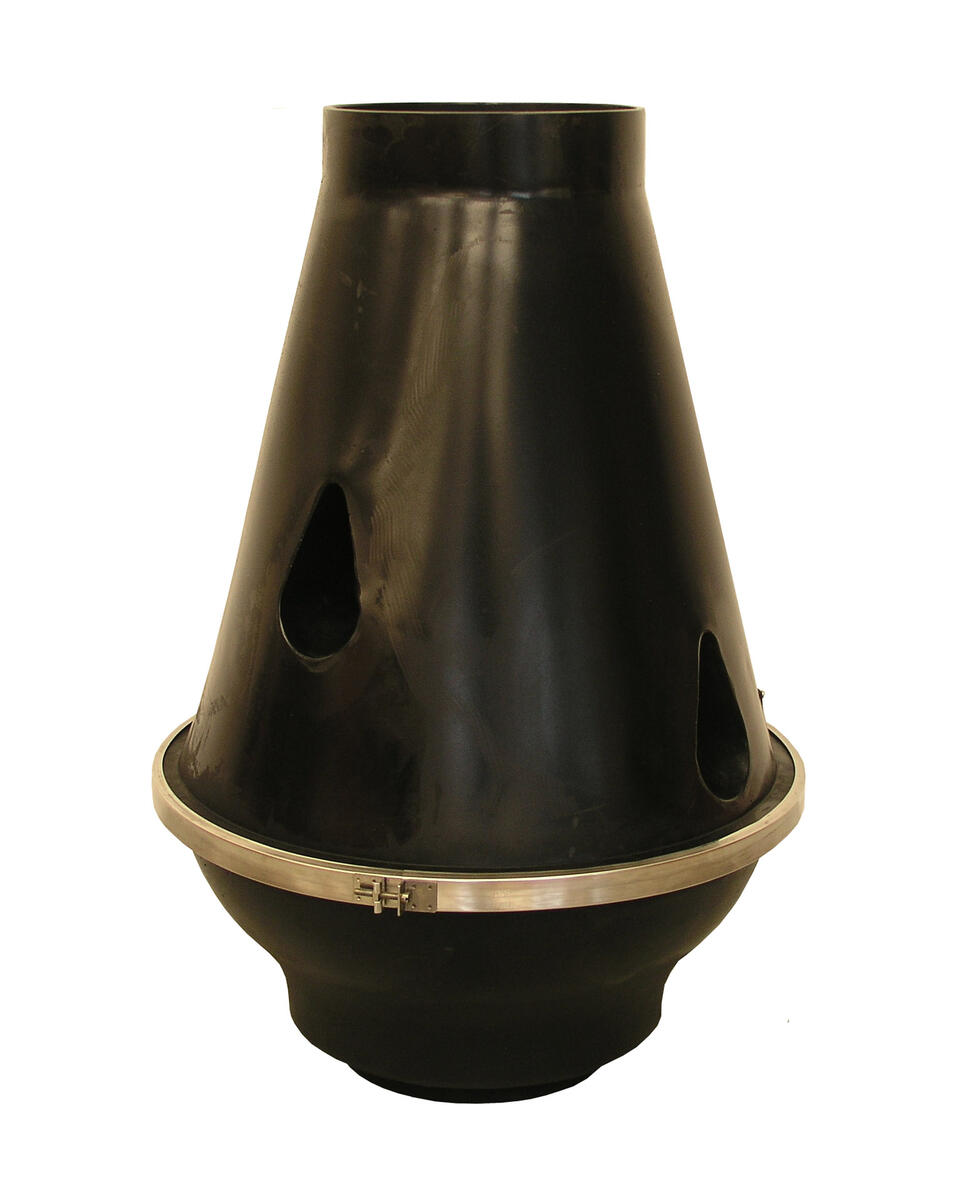

2) Ventilátor je osazen na střeše na základovou desku a je upevněn na samostatnou konstrukci (nástřešní provedení)


0
0
0
0
0
0
000000

Standardní provedení ventilátorů





BNV

EX

Materiál spirální skříněPE* / PP**PEEL* / PPEL**
Materiál oběžného kolaPPPP* / PPEL**
Elektromotor 400V (třífázový)✓✓
Elektromotor 230V (jednofázový)pouze na objednánípouze na objednání

* - platí pro typy ≤ TCV 45, ** - platí pro typy > TCV 45

Po dohodě lze vyrobit ventilátor z materiálu PVC.

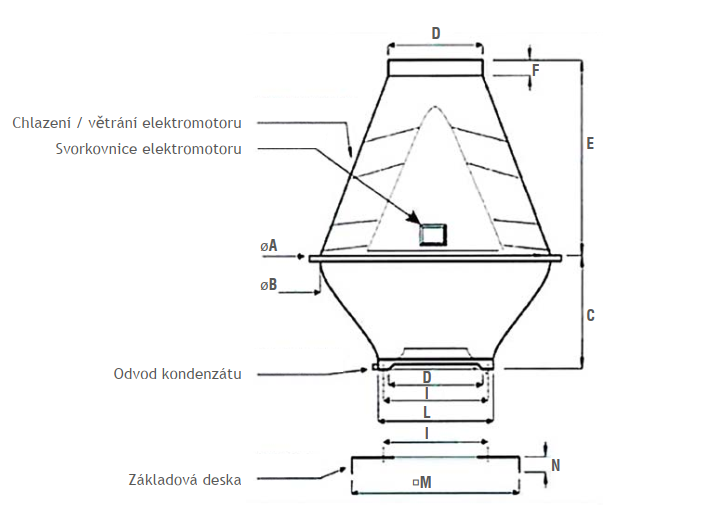

Rozměrové schéma

Typ ventilátoruMotorRozměry [mm]
P [kW]n [min-1]ABCDEFILMN
TCV 2020,1828504003501451604204020024054080Detail
TCV 2040,1214504003501451604204020024054080Detail
TCV 2540,1214505004501852004605023026554080Detail
TCV 2520,3728505004501852004605023026554080Detail
TCV 3140,2514506005602402806005032536554080Detail
TCV 3121,5028506005602402806005032536554080Detail
TCV 3560,189306005602402806005032536554080Detail
TCV 3540,3714506005602402806005032536554080Detail
TCV 3522,2028506005602402806005032536554080Detail
TCV 4560,3793080073028035570050405450750100Detail
TCV 4541,10145080073028035570050405450750100Detail
TCV 5042,20145010009004004007008051055080070Detail
TCV 5060,5593010009004004007008051055080070Detail
TCV 5644,001450115010504304508008056060090070Detail
TCV 5661,10930115010504304508008056060090070Detail
TCV 6345,5014501300120045050090080610650100070Detail
TCV 6362,209301300120045050090080610650100070Detail
TCV 71411,00145013501270500600100080710750110070Detail
TCV 7164,0093013501270500600100080710750110070Detail
TCV 8067,5093016001500520700130080810850120070Detail

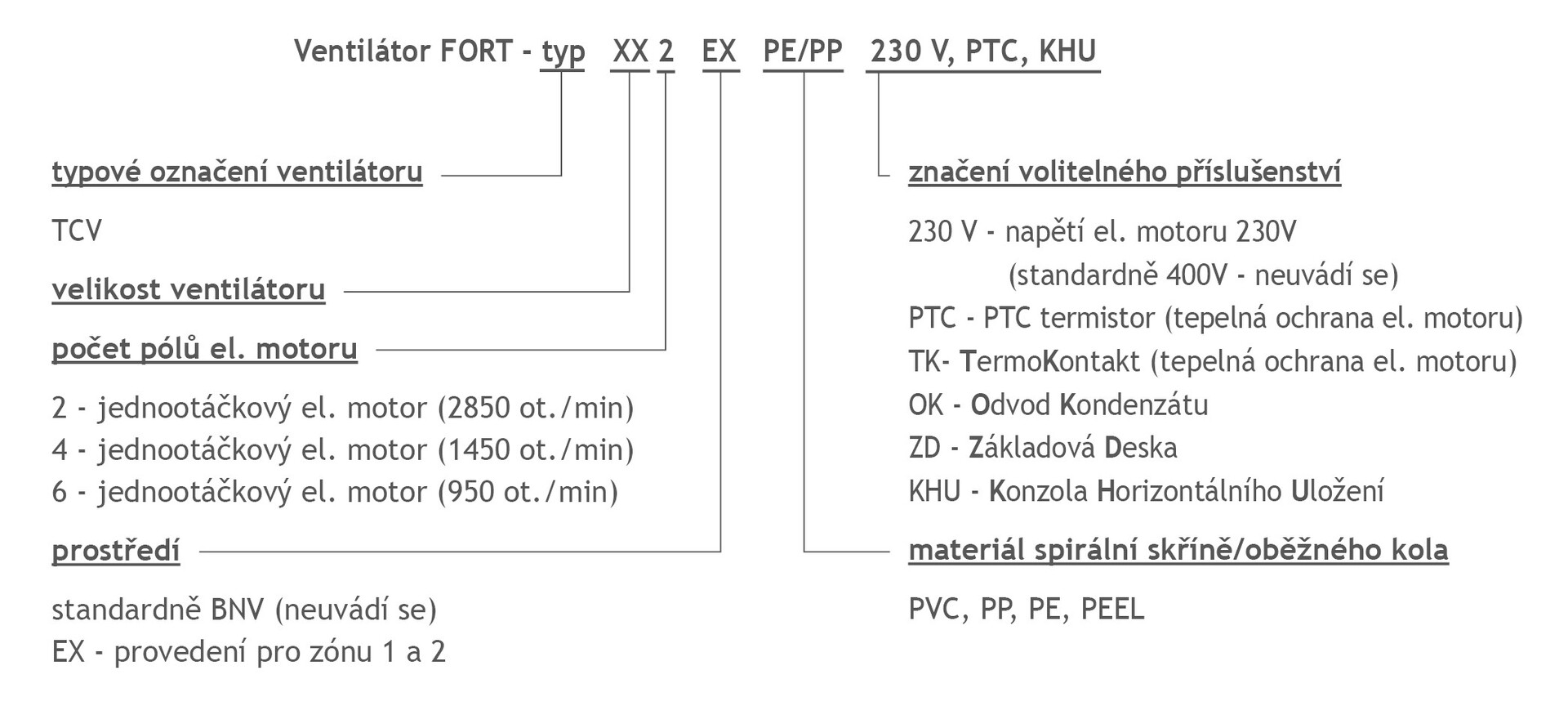

Značení ventilátorů

V objednávce je nutné přesně specifikovat typ ventilátoru, polohu spirální skříně a požadované příslušenství.

Není-li v objednávce uvedeno jiné materiálové nebo motorové provedení, jsou ventilátory vždy dodávány ve standardním provedení.
