Vysokotlaké radiální ventilátory řady FORT - PQ vynikají širokým spektrem výkonů při zaručené chemické odolnosti použitých materiálů při teplotách v rozmezí od –15°C do +60°C. Jedná se o ventilátory vyráběné na zakázku s individuálním dolaďováním parametrů a provedení.

Ventilátory jsou poháněny přírubovými elektromotory. Oběžná kola s dozadu zahnutými lopatkami jsou přímo osazena na hřídelích elektromotorů. Kola vyšších výkonů jsou vyráběna z nerezové oceli AISI 304/AISI 316 nebo jsou ocelová s ebonitovou vrstvou na povrchu.

Standardně jsou ventilátory vybaveny jednootáčkovými třífázovými elektromotory pro napětí 400 V v provedení B5 nebo B3, krytí IP 55, izolace třídy F, ve 2 a 4 pólovém provedení. Ventilátory jsou vyráběny také v nevýbušném provedení Ex. Jsou určeny pro odsávání plynů a par teplotní třídy T1 až T3, T4 pro trvalý provoz S1. Ventilátory nejsou standardně jištěny proti přetížení. Při instalaci a uvedení do provozu je proto nezbytné vřadit do elektrosystému vhodnou tepelnou ochranu. Na objednání lze ventilátory vybavit elektromotory s termokontakty nebo termistory.

Ventilátory jsou se vzt. potrubím propojeny tlumícími vložkami, které zabraňují přenosu vibrací do potrubí. Tlumící vložky se upevňují pomocí nerezových spon. Z důvodu přenosu vibrací do podložky (samostatná konstrukce, podlaha, střecha) je nutné osazovat ventilátory na izolátory chvění. Pokud není ventilátor sacím nebo výfukovým hrdlem připojen k potrubí, je třeba otevřený konec opatřit vhodnou mřížkou, která zamezí vniknutí cizího předmětu do ventilátoru.

V nejnižším bodě skříně ventilátoru je třeba osadit nástavec pro odvod kondenzátu nebo minimálně vyvrtat otvor o průměru cca 8 mm. V případě, že je toto opatření opomenuto, může dojít k nahromadění kondenzátu ve skříni a poškození ventilátoru (v zimních měsících navíc hrozí zamrznutí kondenzátu). Nástavec pro odvod kondenzátu zakončený trubkou, hadičníkem nebo šroubením lze objednat spolu s ventilátorem jako volitelné příslušenství.

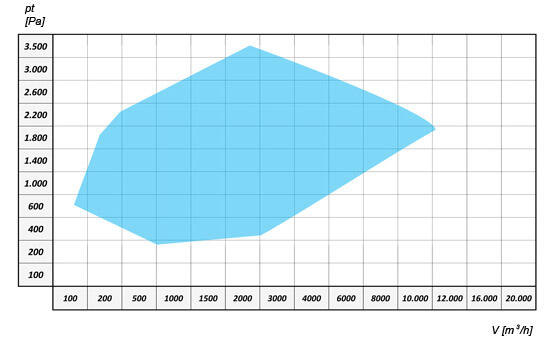

Výkonové hodnoty ventilátorů byly měřeny při 15°C a hustotě média 1,225 kg/m3.

Standardní provedení ventilátorů





BNV

EX

Materiál spirální skříněPEPEEL
Materiál oběžného kolaPP/nerezPPEL/nerez
Elektromotor 400V (třífázový)
Elektromotor 230V (jednofázový)pouze na objednánípouze na objednání
Po dohodě lze vyrobit ventilátory i z jiných materiálů (např. PP, PPs, PVC, nerez)

Polohy spirálních skříní













Polohy spirálních skříní při pohledu ze strany motoru.

Rozměrové schema řady FORT - PQ

Pro typy FORT - PQ 282 - 452

Pro typy FORT - PQ 502 - 634

Typ ventilátoruMotorRozměry [mm]
kWot./minABCDEFGHILPXY1YZ1Z
FORT - PQ 2820,5528502082554022519519070560210220455350120190280316Detail
FORT - PQ 3121,1028502402804025020021070640230240480410150230320355Detail
FORT - PQ 3522,2028502603124028023723055735290270547445150230355390Detail
FORT - PQ 4024,0028502903564031525226455835340330622495270315325365Detail
FORT - PQ 4527,5028503244004035528729555880330415742550270340370410Detail
FORT - PQ 50211,00285036046050400355355801025395530935630725781385421Detail
FORT - PQ 5041,50145036046050400355355801025395300705630577636289325Detail
FORT - PQ 56215,00285041049050450365380801120410550965710755889445481Detail
FORT - PQ 5642,20145041049050450365380801120410310725710607721289325Detail
FORT - PQ 6344,00145044561050500415420801305505340805800692740337373Detail
