Výfukové a CAGI hlavice z plastů

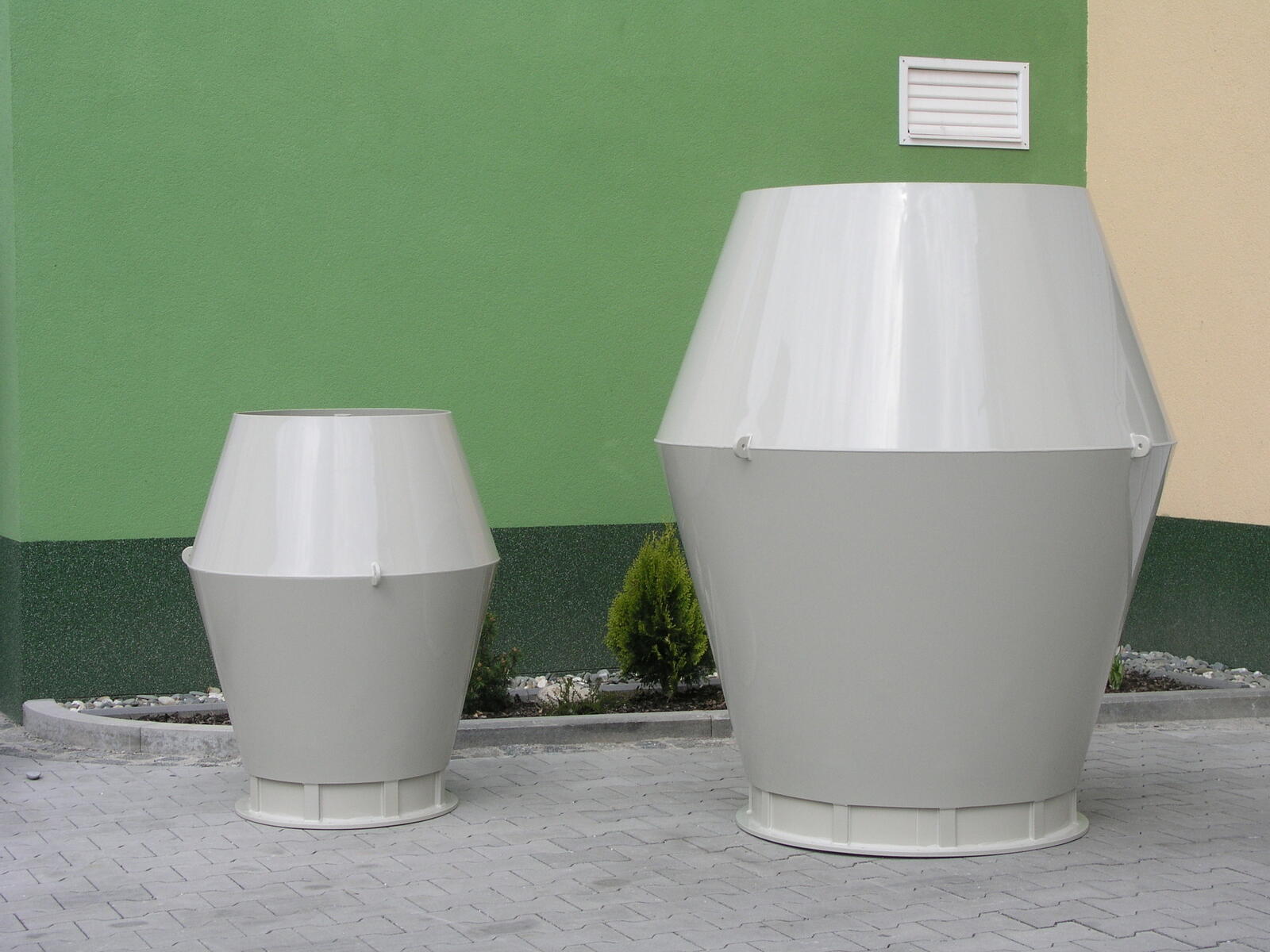

Výfukové hlavice se osazují na vertikální větve potrubí jako koncové kusy. Svým tvarem zabraňují vnikání deště a sněhu do potrubí. Pro větší stabilitu po osazení na střechách jsou hlavice vybaveny kotvícími oky.
Čtyřhranné výfukové hlavice se vyrábí od rozměru A (B) = 200 do 1 000 mm, při maximálním poměru stran 1:4 (přednostně se vyrábí A:B = 1:1).

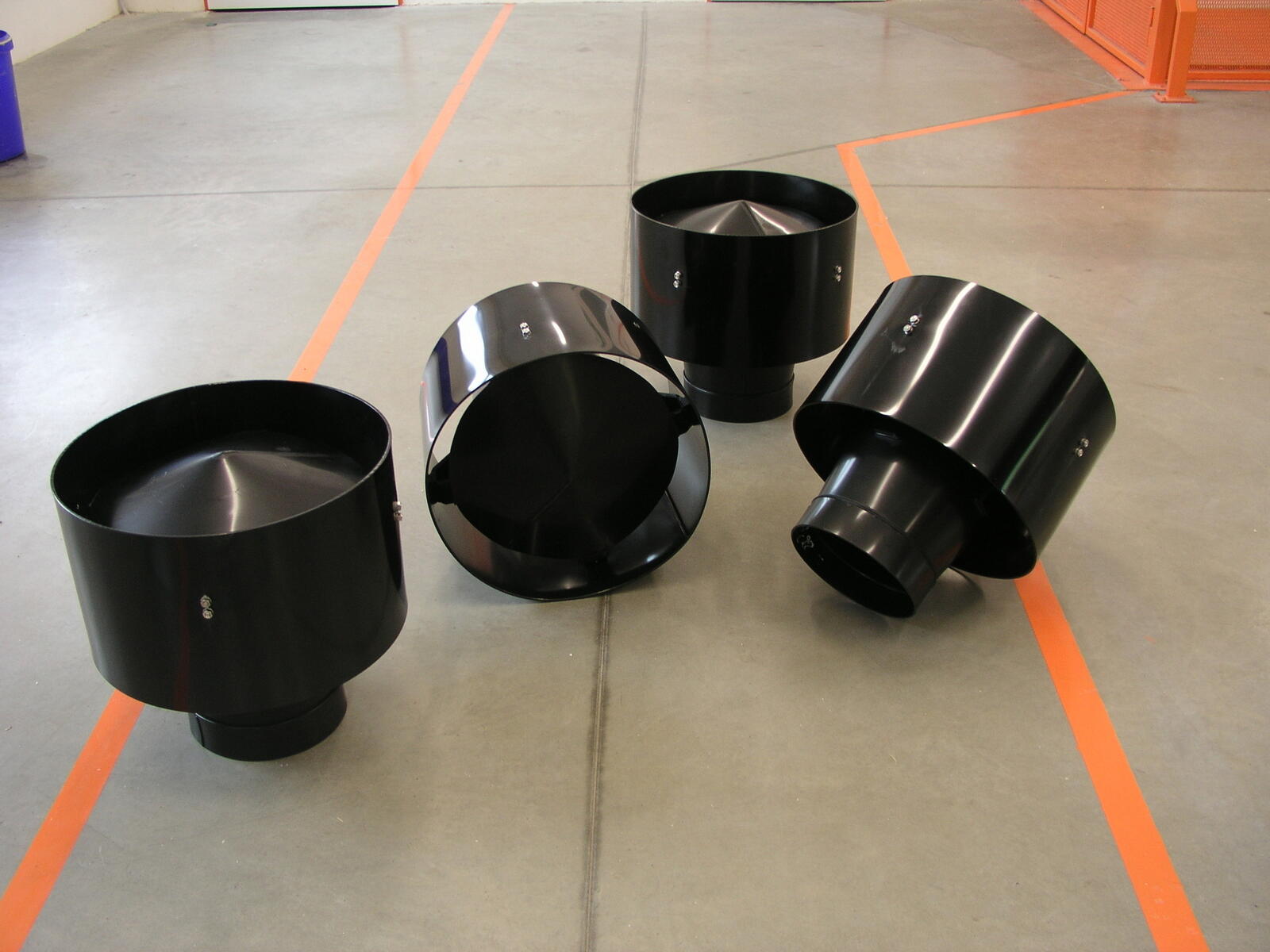

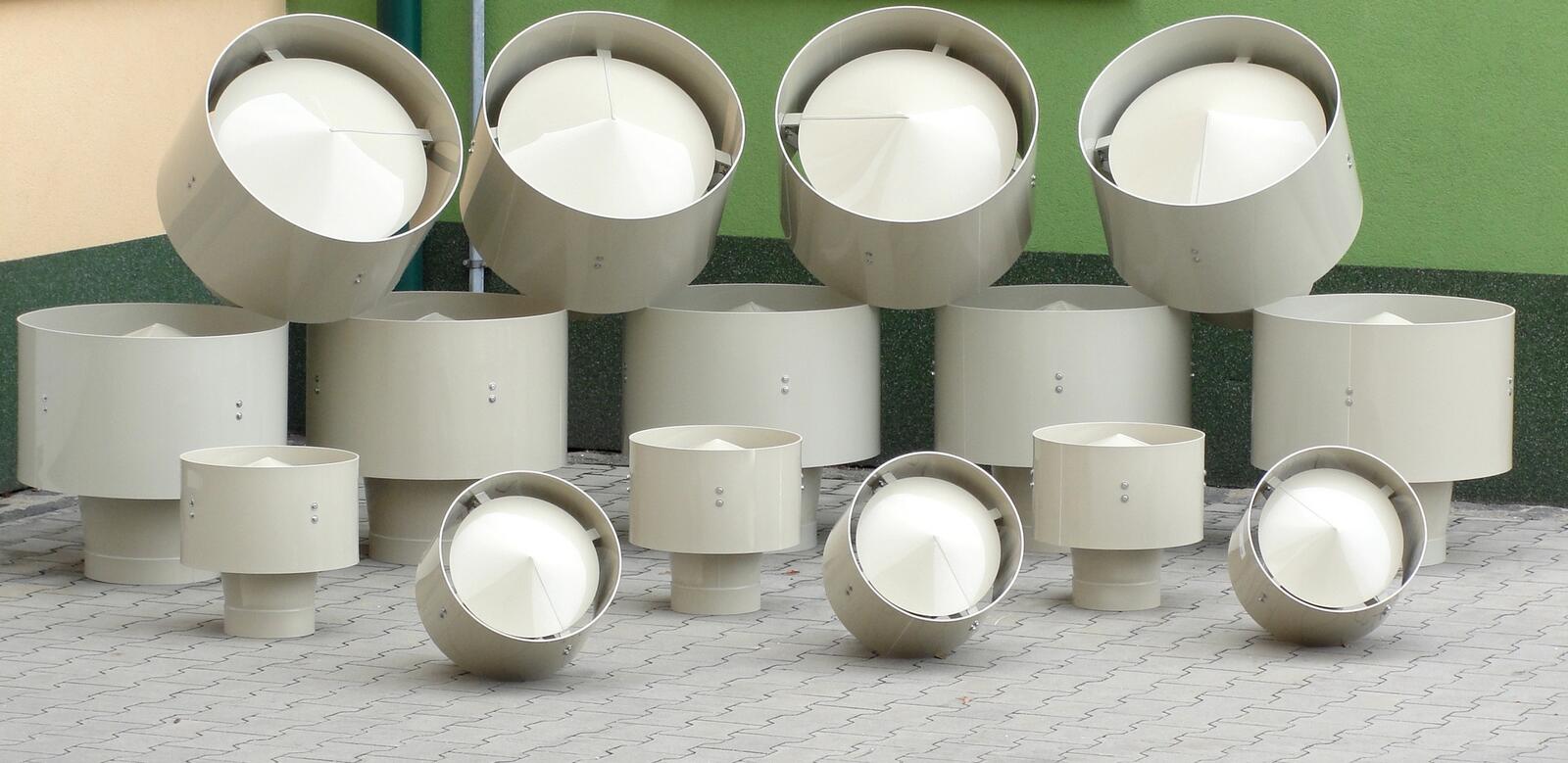

Cagi hlavice slouží pro samočinné větrání, přívod nebo odtah vzdušiny z prostoru. Na rozdíl od protidešťových stříšek hlavice svým tvarem zcela zabraňují vniknutí (zatékání) vody v případě nasávání. Na vzt. potrubí se připojují pomocí přírub nebo hrdel.
Soubory ke stažení:
Výfukové hlavice Kruhové
Schéma:
Objednávací kód:
Minimální délka v závislosti na průměru (ø 200 - ø 400):
| ø D1 [mm] | ø D2 [mm] | L [mm] |
|---|---|---|
| 200 | 320 | 520 |
| 225 | 360 | 540 |
| 250 | 410 | 618 |
| 280 | 455 | 665 |
| 315 | 500 | 710 |
| 355 | 570 | 808 |
| 400 | 645 | 920 |
Minimální délka v závislosti na průměru (ø 450 - ø 1.000):
| ø D1 [mm] | ø D2 [mm] | L [mm] |
|---|---|---|
| 450 | 725 | 970 |
| 500 | 805 | 1 065 |
| 560 | 900 | 1 182 |
| 630 | 1 030 | 1 315 |
| 710 | 1 136 | 1 515 |
| 800 | 1 290 | 1 645 |
| 900 | 1 400 | 1 840 |
| 1 000 | 1 610 | 2 020 |
Výfukové hlavice čtyřhranné (Hranaté)
Schéma:
Objednávací kód:
CAGI
Schéma:
Objednávací kód:
Minimální délka v závislosti na průměru (ø 200 - ø 450):
| ø D1 [mm] | ø D2 [mm] | h [mm] |
|---|---|---|
| 200 | 400 | 340 |
| 225 | 450 | 385 |
| 250 | 500 | 425 |
| 315 | 630 | 540 |
| 355 | 710 | 610 |
| 400 | 800 | 680 |
| 450 | 900 | 765 |
Minimální délka v závislosti na průměru (ø 500 - ø 1.000):
| ø D1 [mm] | ø D2 [mm] | h [mm] |
|---|---|---|
| 500 | 1 000 | 850 |
| 560 | 1 120 | 950 |
| 630 | 1 250 | 1 070 |
| 710 | 1 400 | 1 200 |
| 800 | 1 600 | 1 360 |
| 900 | 1 800 | 1 530 |
| 1 000 | 2 000 | 1 700 |
