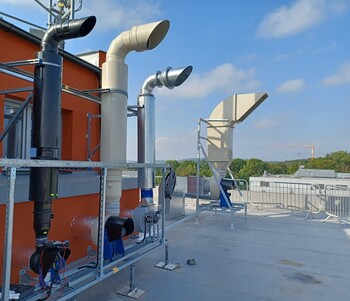

Tlumiče hluku z plastů
Tlumiče hluku slouží ke snížení hluku šířícího se potrubím (např. od ventilátorů, strojů atd.). Útlumem tlumiče se rozumí vložný útlum, tj. snížení hluku jím procházejícího měřeného za tlumičem hluku a je vyjádřen rozdílem hladin akustického výkonu v oktávových pásmech s kmitočty 125 až 8 000 Hz [dB].
Při dimenzování čtyřhranných tumičů hluku je potřeba počítat s větší průtočnou plochou, než je průtočná plocha přivodního a odvodního potrubí.
Do čtyřhranných tlumičů jsou vkládány kulisy o šířkách 100, 200 nebo 300 mm zakončeny vhodnými náběhovými a výběhovými profily pro optimalizaci proudění. Kruhové tlumiče mohou obsahovat izolační vatu o šířce 50, 100 nebo 150 mm.
V případě výroby tlumičů velkých rozměrů jsou tyto z důvodu hmotnosti, přepravy a montáže rozdělovány na více částí a přes přírubové spoje smontovány až na stavbě.
Tlumiče hluku lze použít také do prostředí s vysokou vlhkostí. V tomto případě je nutné jejich pláště vyspádovat a odvodnit. V případě venkovní instalace pak zajistit, aby v nich v zimě vznikající kondenzát nezamrzl.
Soubory ke stažení:
Tlumiče hluku Kruhové
Schéma:
Objednávací kód:
Hodnoty vložného útlumu hluku tlumiče délky 1 000 mm o šířce tlumící hmoty „s“:
Průměr tlumiče [mm] | Šířka tlumící hmoty [mm] | Vložný útlum tlumiče [dB] | ||||||
|---|---|---|---|---|---|---|---|---|
125 [Hz] | 250 [Hz] | 500 [Hz] | 1 000 [Hz] | 2 000 [Hz] | 4 000 [Hz] | 8 000 [Hz] | ||
ø 200 | s=50 | 3,7 | 8,3 | 22,1 | 37,4 | 31,1 | 19,6 | 13,4 |
ø 225 | s=50 | 4,2 | 9,0 | 21,0 | 35,3 | 29,9 | 18,3 | 13,2 |
ø 250 | s=50 | 4,7 | 6,9 | 19,9 | 33,2 | 28,6 | 17,0 | 13,1 |
ø 280 | s=50 | 3,3 | 6,4 | 17,7 | 33,4 | 26,3 | 15,8 | 12,0 |
ø 315 | s=50 | 1,9 | 5,9 | 15,4 | 33,6 | 24,0 | 14,6 | 11,0 |
ø 350 | s=50 | 2,1 | 5,1 | 14,7 | 30,0 | 20,0 | 12,8 | 9,4 |
ø 400 | s=50 | 2,2 | 4,3 | 13,9 | 26,4 | 16,1 | 11,1 | 7,8 |
ø 450 | s=50 | 2,3 | 3,9 | 13,6 | 23,8 | 14,4 | 9,5 | 7,1 |
ø 500 | s=100 | 2,4 | 3,5 | 13,2 | 21,3 | 12,6 | 7,9 | 6,3 |
| ø 560 | s=100 | 2,5 | 5,4 | 11,5 | 15 | 10,5 | 7,3 | 6,2 |
| ø 630 | s=100 | 2,6 | 7,2 | 9,9 | 9,0 | 9,0 | 7,1 | 5,7 |
| ø 710 | s=100 | 2,4 | 7,0 | 8,3 | 7,3 | 6,2 | 5,3 | 4,3 |
| ø 800 | s=100 | 2,4 | 6,9 | 7,7 | 6,1 | 5,1 | 4,0 | 3,4 |
| ø 900 | s=100 | 3,5 | 7,6 | 10,3 | 7,8 | 8,5 | 6,7 | 5,9 |
| ø 1 000 | s=150+K | 5,1 | 8,3 | 12,1 | 17,0 | 11,7 | 8,5 | 7,2 |
„K“ - vložená kulisa

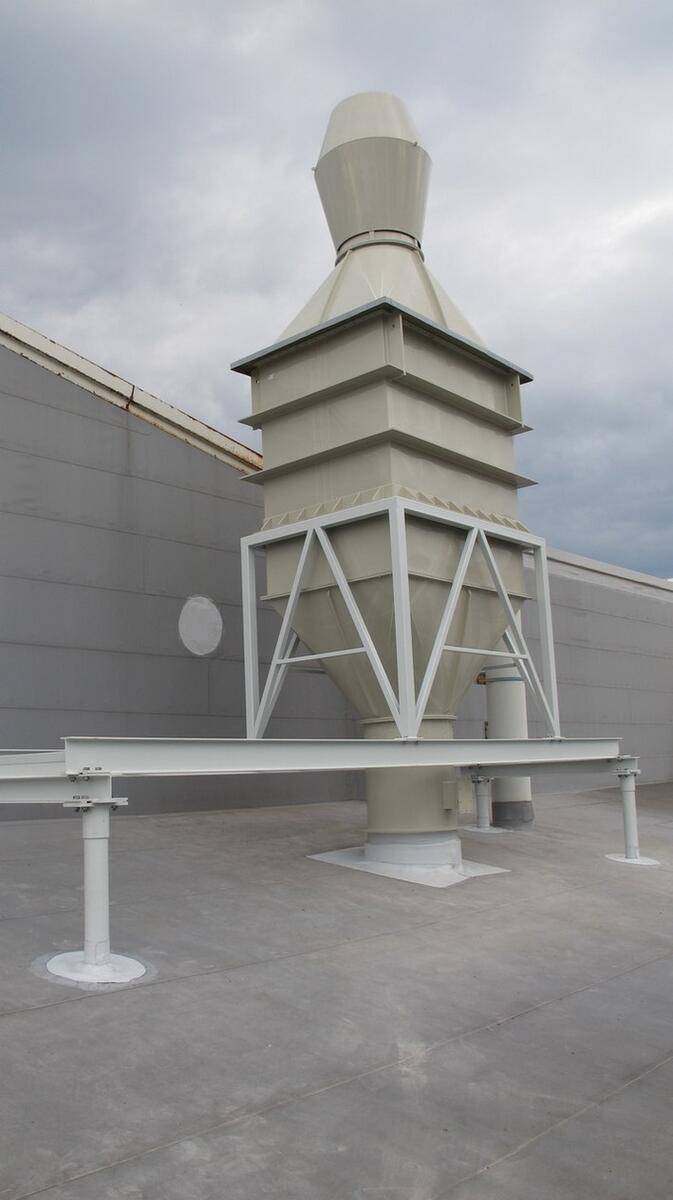

Tlumiče hluku čtyřhranné (Hranaté)

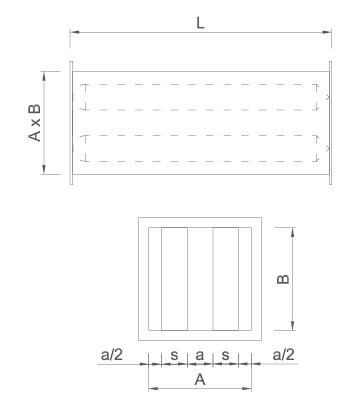

Schéma:
Objednávací kód:
Kulisy
- Jsou základní součástí čtyřhranného tlumiče hluku. V praxi je možné umístit několik nad, za i vedle sebe a vytvořit tak tlumící stěnu. Jsou určeny pro tlumiče hluku do vodorovného i svislého potrubí.
- Útlum kulis je závislý na jejich šířce „s“, velikosti mezer mezi kulisami „a“, frekvenci a celkové délce kulisy.
- Vzdálenost mezi kulisami v potrubí musí být stejná po celé délce tlumiče hluku. Jejich velikost a počet určuje projektant v závislosti na požadovaném útlumu. Vzdálenost mezi krajní kulisou a stěnou potrubí musí být rovna poloviční vzdálenosti mezi kulisami, tedy „a/2“.
- Kulisy jsou určeny pro vzduchotechnické systémy s neabrazivní vzdušinou do max. rychlosti 10 m/s. Relativní vlhkost nesmí přesáhnout rosný bod.
- Absorpční prostor kulis je vyplněn minerální vatou, která je v celém průřezu hydrofobizována. Povrch je zpevněn netkanou textilií, která zabraňuje uvolňování vláken do potrubí.
- Standardní šířka kulis je 100, 200 nebo 300 mm.

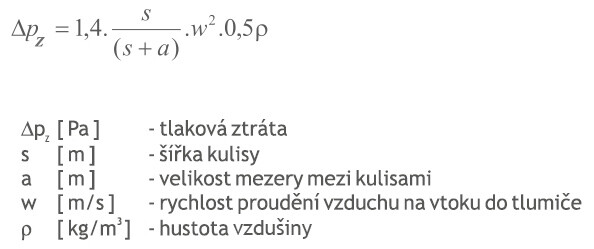

Výpočtový vzorec tlakové ztráty:
Objednávací kód:
Hodnoty vloženého útlumu hluku kulis o šířce „s“:
| Šířka kulisy | Vložný útlum tlumiče [dB] | ||||||
|---|---|---|---|---|---|---|---|
| [mm] | 125 [Hz] | 250 [Hz] | 500 [Hz] | 1 000 [Hz] | 2 000 [Hz] | 4 000 [Hz] | 8 000 [Hz] |
| s = 100 | 2,1 | 10,6 | 18,9 | 37,7 | 40,2 | 26,4 | 16,7 |
| s = 200 | 6,5 | 12,8 | 20,0 | 23,7 | 17,5 | 9,5 | 6,3 |
| s = 300 | 10,1 | 18,1 | 24,6 | 29,9 | 27,4 | 15,1 | 10,2 |
