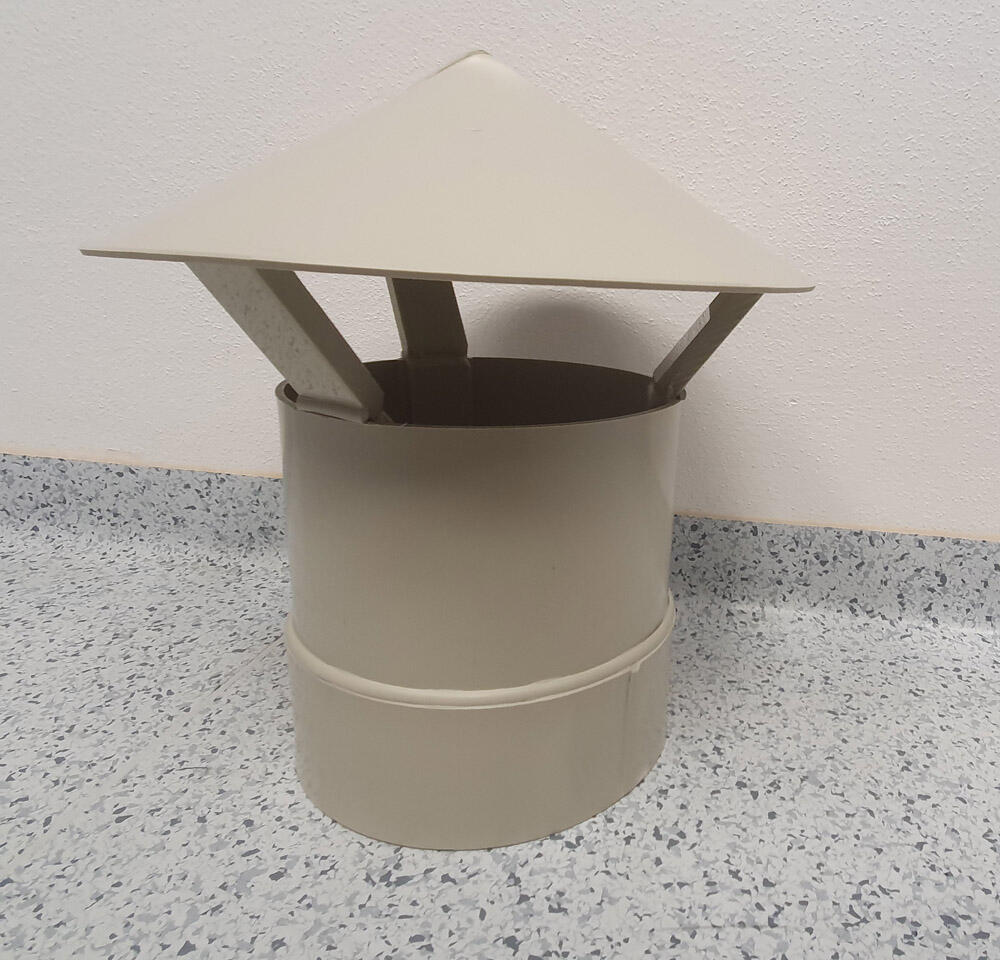

Protidešťové stříšky z plastů
Protidešťové stříšky se osazují jako koncový kus na vertikální potrubí, kde brání vnikání deště a sněhu do potrubí. V případě nízkých rychlostí proudění je lze použít také pro nasávání čerstvého vzduchu.
Soubory ke stažení:
Schéma:
Objednávací kód:
Minimální délka v závislosti na průměru (ø 75 - ø 225):
| ø D1 [mm] | ø D2 [mm] | L [mm] |
|---|---|---|
| 75 | 175 | 120 |
| 90 | 190 | 130 |
| 110 | 210 | 145 |
| 125 | 225 | 160 |
| 140 | 240 | 175 |
| 160 | 260 | 190 |
| 180 | 280 | 205 |
| 200 | 400 | 220 |
| 225 | 425 | 245 |
Minimální délka v závislosti na průměru (ø 250 - ø 630):
| ø D1 [mm] | ø D2 [mm] | L [mm] |
|---|---|---|
| 250 | 450 | 265 |
| 280 | 480 | 290 |
| 315 | 515 | 320 |
| 355 | 555 | 35 |
| 400 | 600 | 390 |
| 450 | 650 | 435 |
| 500 | 710 | 475 |
| 560 | 800 | 530 |
| 630 | 900 | 600 |
