Oblouky (kruhové) a kolena (čtyřhranná) jsou určeny pro změnu směru potrubí. Do větších kolen se ve výrobě vkládají náběhové listy pro snížení odporu a hlučnosti proudění. Podobně jako potrubí jsou kolena větších rozměrů pevnostně vyztužována z vnější nebo vnitřní strany.

Pokud není v zadání uvedeno, tak jsou čtyřhranná kolena standardně vyráběna s vnitřním i vnějším rádiusem.

Soubory ke stažení:

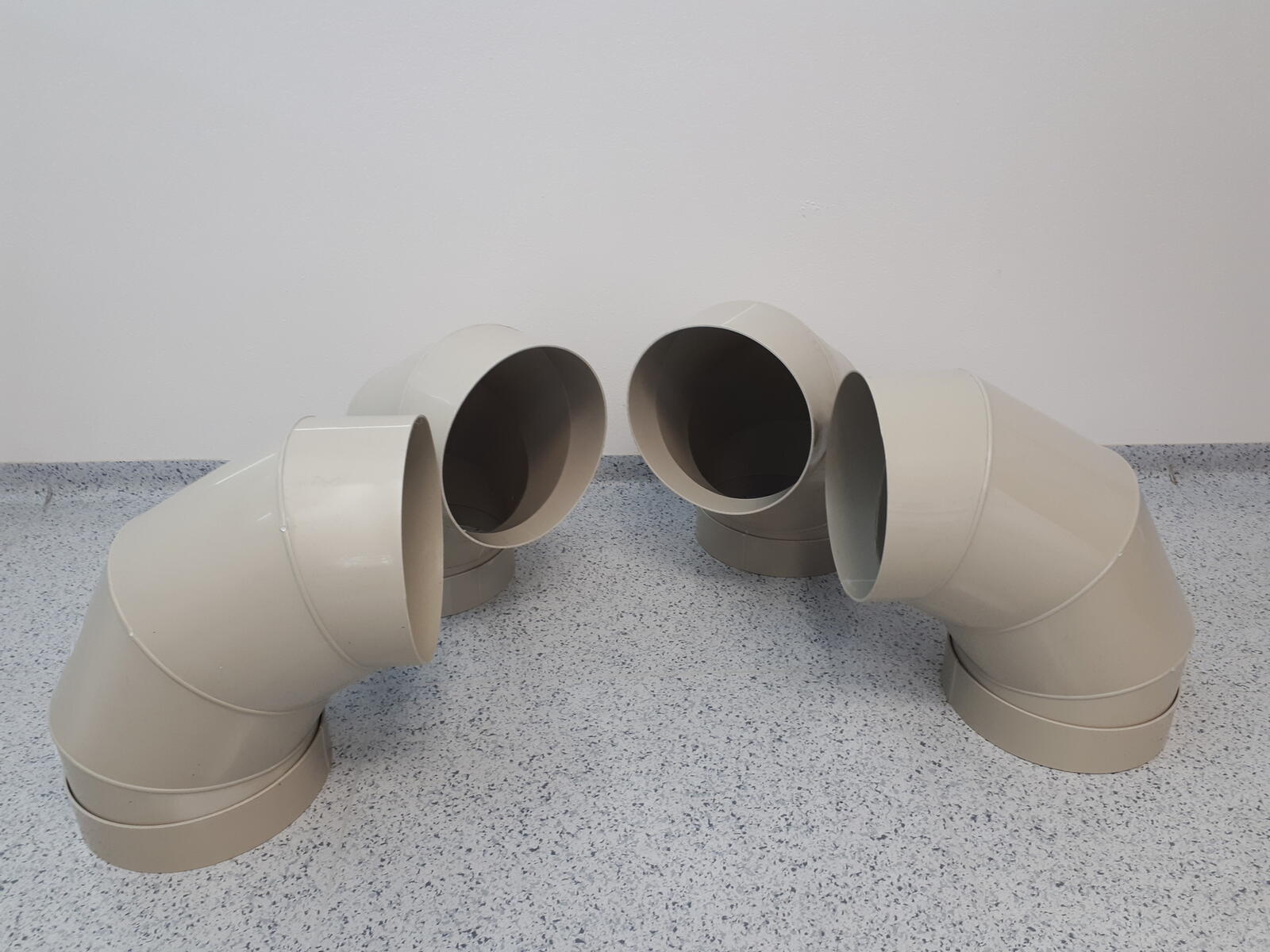

ObLouky

Schéma:

Objednávací kód:

Dodávají se v úhlech α = 15°, 30°, 45°, 60°, 75°, 90°.

ø D

[mm]

R = D

[mm]

75

113

90

135

110

165

125

188

140

210

160

240

180

270

200

300

225

338

250

375

280

420

Standardně R = D, po dohodě je možné až R = 3D.

ø D

[mm]

R = D

[mm]

315

473

400

600

450

675

500

750

560

840

630

945

710

1 065

800

1 200

900

1 350

1 000

1 500

1 120

1 680

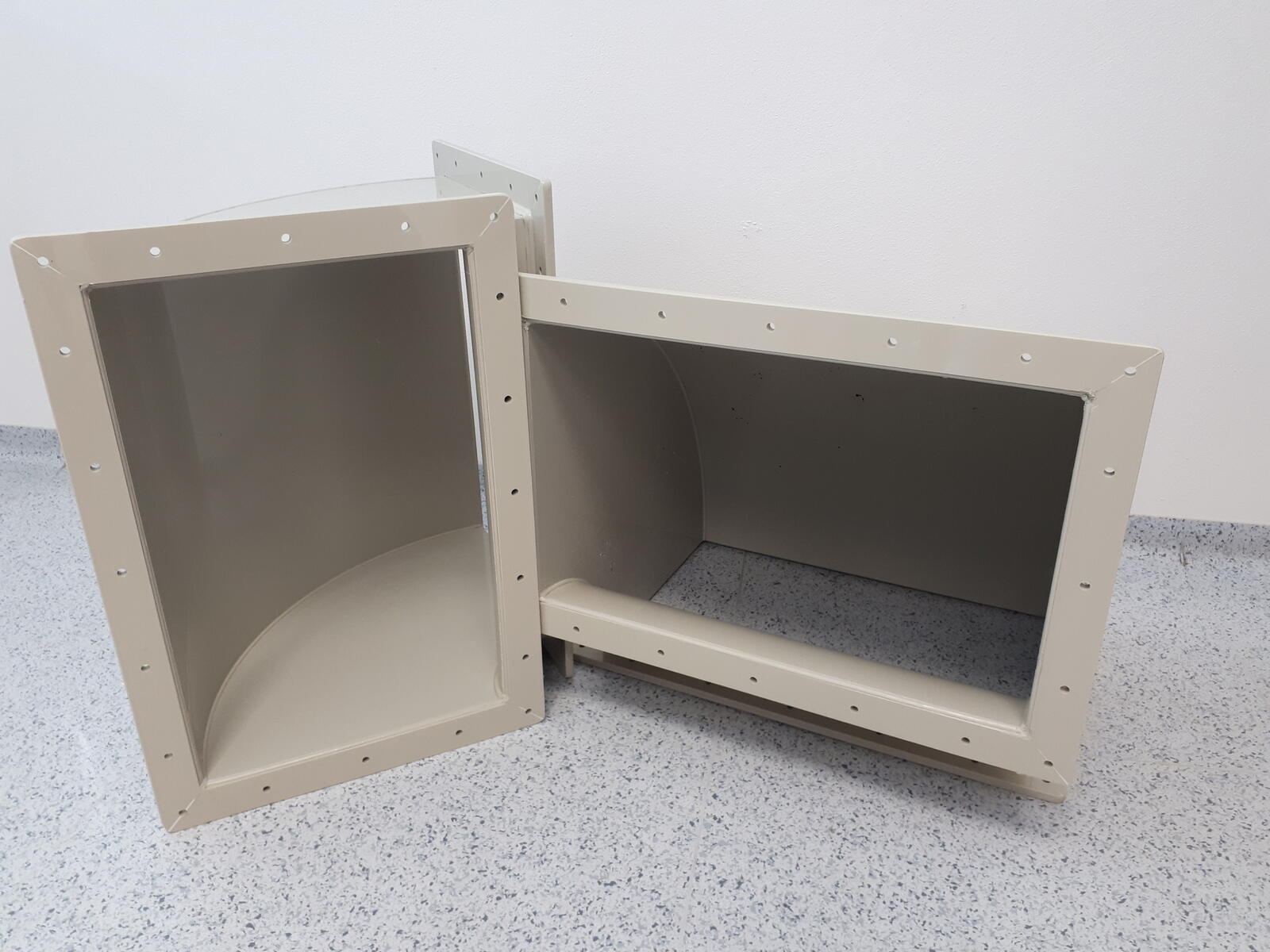

KOlena

Kolena se dodávají v úhlech: α = 15°, 30°, 45°, 60°, 75°, 90°.

Vnitřní poloměr zakřivení

          do A = 355 mm

R = 100 mm

A = 400 až 710 mm

R = 150 mm

         A = 800 mm

R = 200 mm

Schéma:

Objednávací kód:

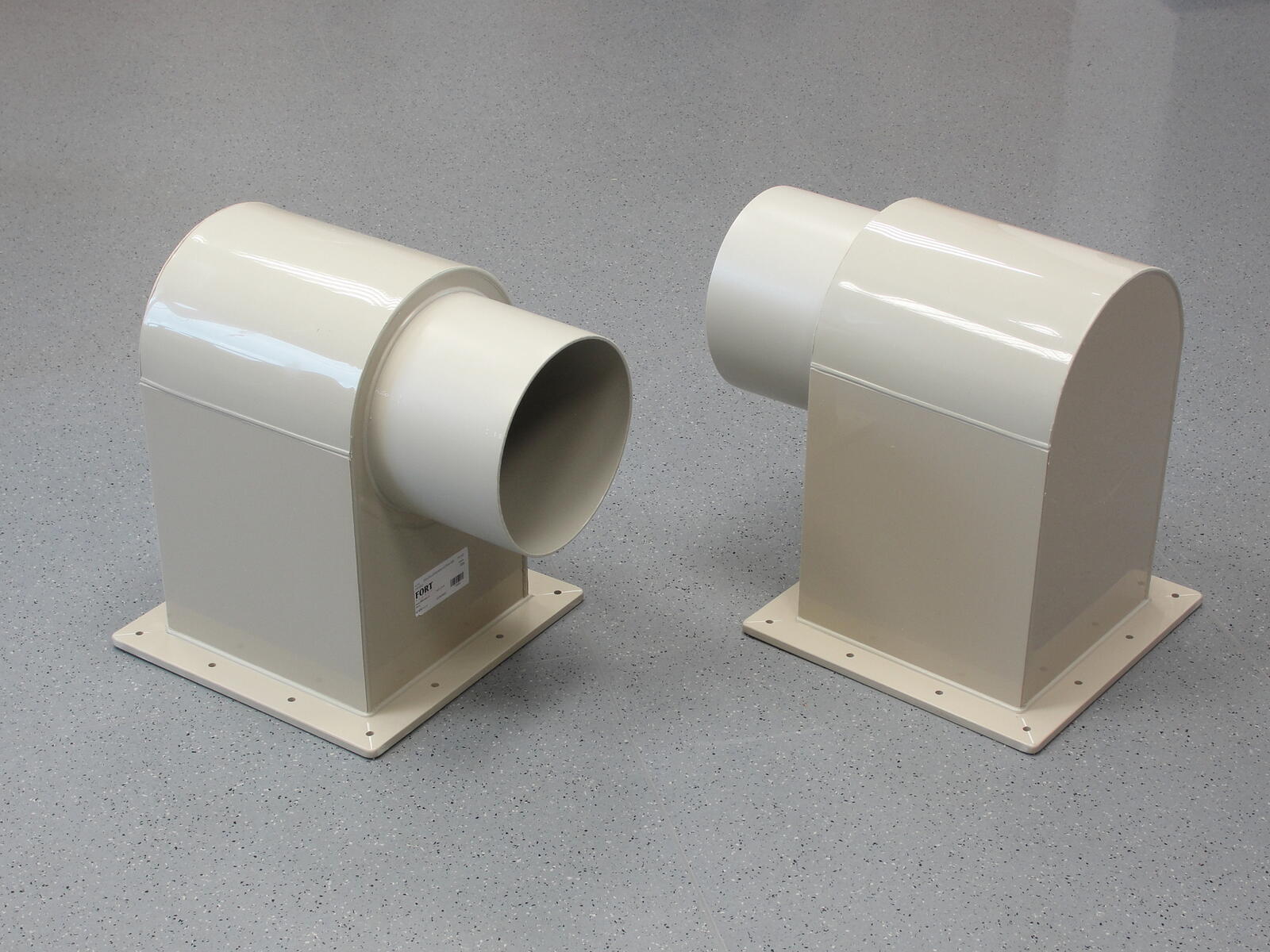

KOlena Přechodová

Schéma:

Objednávací kód:

KOlena Ostrá (přechodová, s rádiusem a s rádiusem přechodová)

Schéma:

Objednávací kód:

Schéma:

Objednávací kód:

Schéma:

Objednávací kód:

Schéma:

Objednávací kód:

KOlena Hamburská

Schéma:

Objednávací kód:
