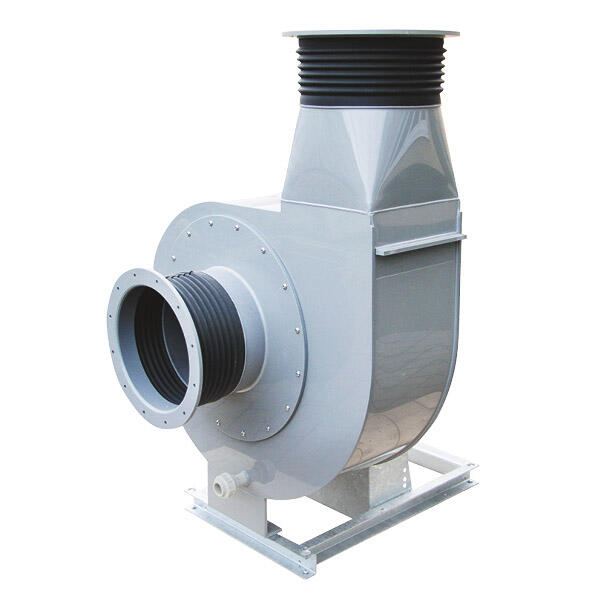

Pro náročná a specifická prostředí jsou určeny radiální ventilátory řady VRE, které pracují v rozmezí 50 až 100.000 m3/h při tlacích 40 až 5.000 Pa a teplotách od -30°C do +40°C.

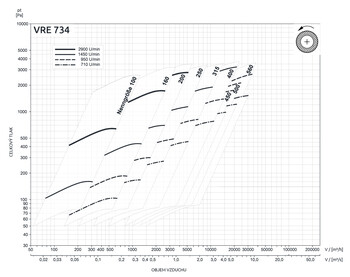

Ventilátory jsou poháněny přírubovámi nebo patkovýmá elektromotory. Oběžná kola s dozadu zahnutými lopatkami (typ 731, 733 a 673) nebo dopředu zahnutými lopatkami (typ 734) jsou osazena přímo na hřídelích elektromotorů.

Stoličky jsou vyrobeny z ocelového plechu s povrchovou úpravou zinkováním. Standardně jsou ventilátory vybaveny jednootáčkovými elektromotory pro napětí 400V v provedení B5, krytí IP 54. Ventilátory nejsou standardně jištěny proti přetížení. Před jejich instalací je proto nezbytné vřadit do elektrosystému vhodnou tepelnou ochranu.

Ventilátory jsou vyráběny také v nevýbušném provedení EX pro odsávání plynů a par teplotní třídy T3, pro Zóny 1 a Zóny 2.

Materiál spirální skříně a oběžného kola se volí v závislosti na odsávaných chemických látkách, jejich koncentraci, teplotě a dalších faktorech. Kovové části jsou chráněny proti korozi plastovými krytkami nebo jsou vyrobeny z nerezu.

V nejnižším bodě skříně ventilátoru je třeba osadit nástavec pro odvod kondenzátu nebo minimálně vyvrtat otvor o průměru cca 8 mm. V případě, že je toto opatření opomenuto, může dojít k nahromadění kondenzátu ve skříni a poškození ventilátoru (v zimních měsících navíc hrozí zamrznutí kondenzátu). Nástavec pro odvod kondenzátu zakončený trubkou, hadičníkem nebo šroubením lze objednat spolu s ventilátorem jako volitelné příslušenství.

Ventilátory mohou být dle požadavku vybaveny čistícími otvory, odvody kondenzátu, izolátory chvění a tlumícími vložkami na sání a na výfuku, plynotěsnou skříní.

Standardní provedení ventilátorů





BNV

EX

Materiál spirální skříněPVC / PPsPPsEL / PEEL
Materiál oběžného kolaPVC / PPsPPsEL / PEEL
Elektromotor 400V (třífázový)

Po dohodě lze vyrobit ventilátory i z jiných materiálů (např. PE, PVDF)

Polohy spirálních skříní













Polohy spirálních skříní při pohledu ze strany motoru.

Rozměrové schéma řady VRE

Typ ventilátoruRozměry [mm]
dabcg3g4g5g6hhisolmax
VRE 10011096102105/103119/110126/122145/139178/16224017376
VRE 160160144152141/153179194/191190264/26633217570
VRE 200200180187169/187224240240/237330/33539517616
VRE 250250226236203/203280298290412/41846021782
VRE 31531528830024435337635452760521859
VRE 400400370370284446479442666740241114
VRE 450 450416429329503538499751845241187
VRE 500500455464346563596554835920241048
VRE 5605605105173836296686269341040301111
