Potrubní radiální ventilátory s kapacitou průtoku vzduchu do 1880 m3/h

Podtlaková a přetlaková ventilace různých budov. Ventilátory lze montovat ve venkovním prostředí. Pro budovy s vysokými požadavky na nízkou úroveň hluku nabízíme ventilátory s nízkou hladinou hluku (VC...Q).

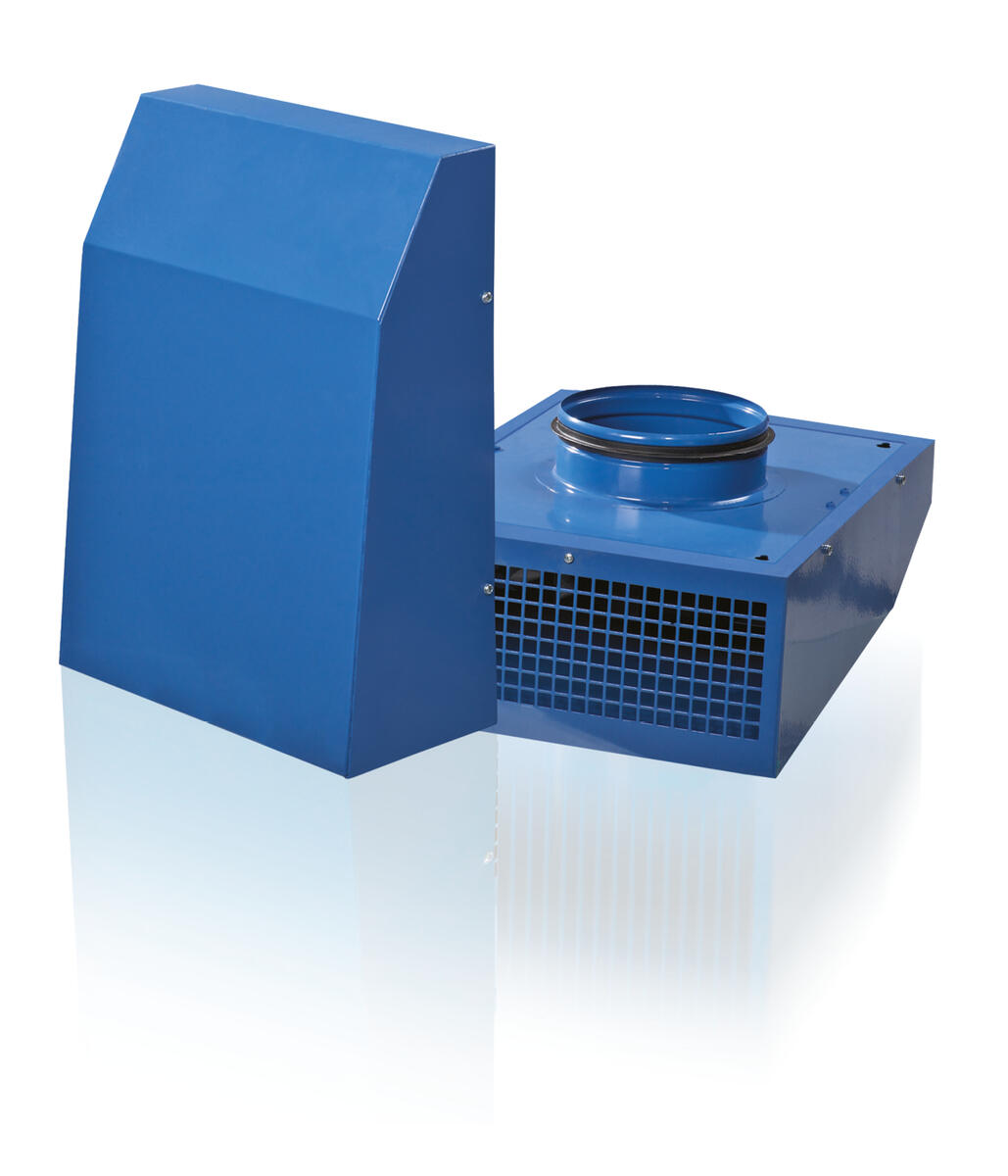

Skříň ventilátoru je vyrobena z oceli s polymerovým nátěrem. Ventilátory mohou být konstruovány pro montáž na zeď, i jako průchozí skrz zeď.

Jednofázový motor s vnějším rotorem a plastovým oběžným kolem s dozadu zahnutými lopatkami. Motory jsou dodávány s tepelnou ochranou s automatickým restartem. Motory jsou vybaveny kuličkovými ložisky s prodlouženou životností (40 000 hodin). Pro dokonalou funkci, bezpečný provoz a nízkou hladinu hluku je každý kus při montáži dynamicky vyvážen. Třída ochrany motoru je IP 44.

Plynulá nebo skoková regulace otáček je prováděna pomocí tyristoru nebo autotransformačního regulátoru. Několik ventilátorů může být připojeno k jednomu regulátoru v případě, že celkový výkon a provozní proud nepřekročí jmenovité hodnoty regulátoru (viz kapitola "Elektronická regulační zařízení").

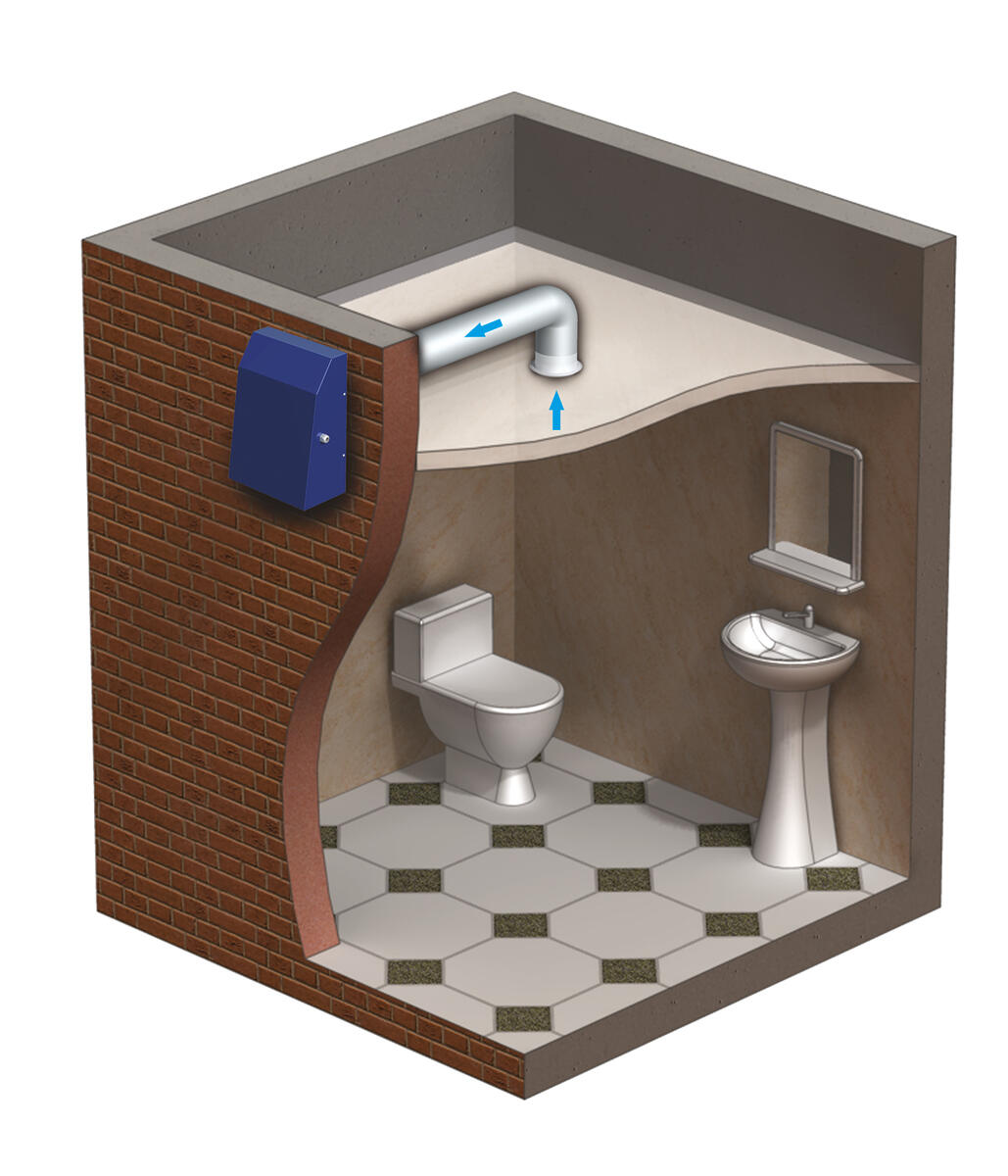

Ventilátor je navržen pro venkovní montáž na zeď a připojení ke kulatému potrubí s odpovídajícím průměrem. Ventilátor je napájen přes vnější svorkovnici. Elektrické zapojení a montáž by měla být prováděna v souladu s manuálem a elektrickým zapojením uvedeným v registračním certifikátu jednotky.

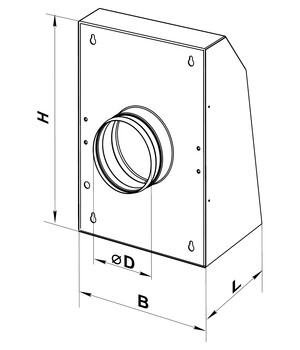

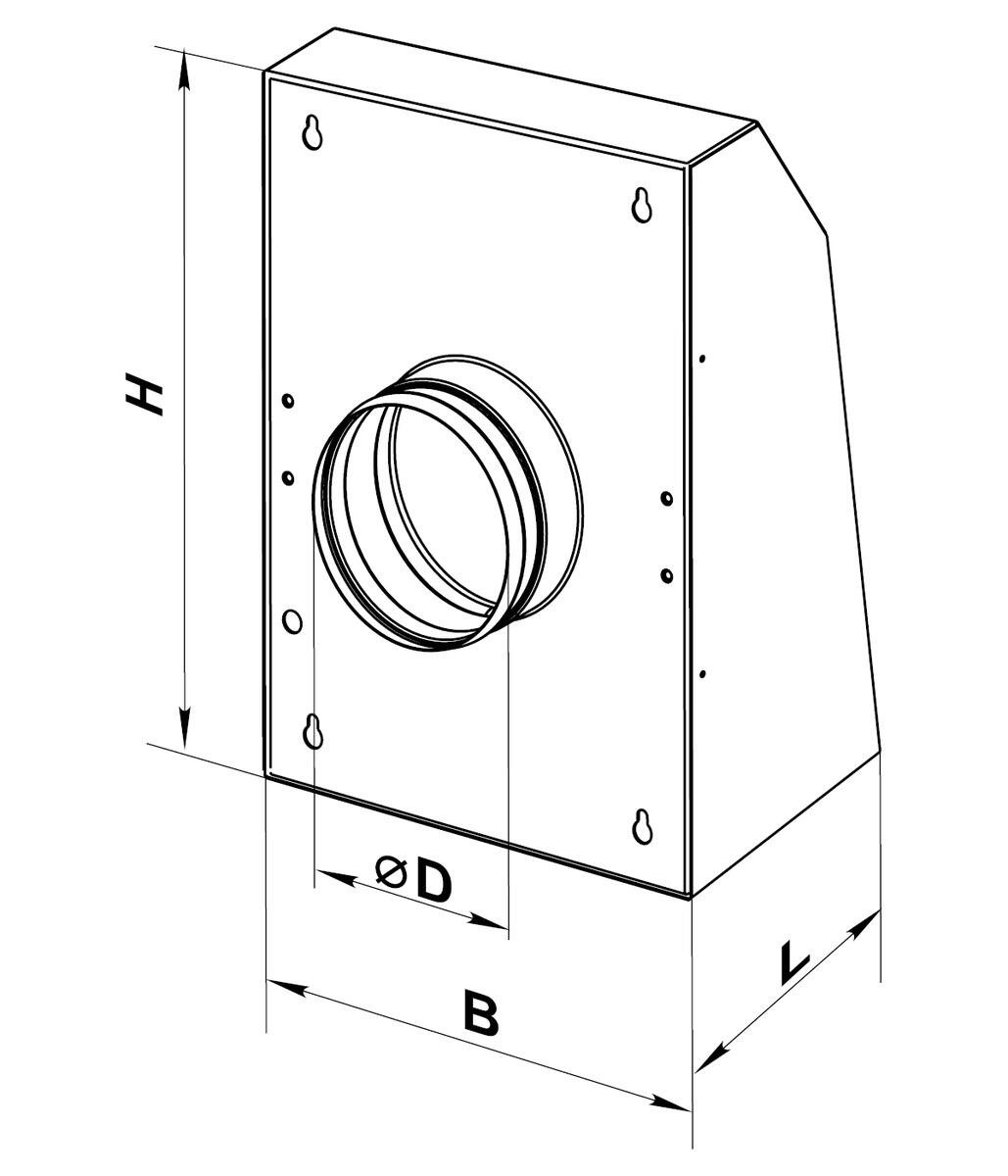

Celkové rozměry ventilátoru:

Typ Rozměry [mm]Hmotnost [kg]
Ø DBHL
VCN 100992603551384,1Detail
VCN 1251242603551384,1Detail
VCN 150149300400138,24,5Detail
VCN 160159300400138,24,5Detail
VCN 200199300400138,24,5Detail
