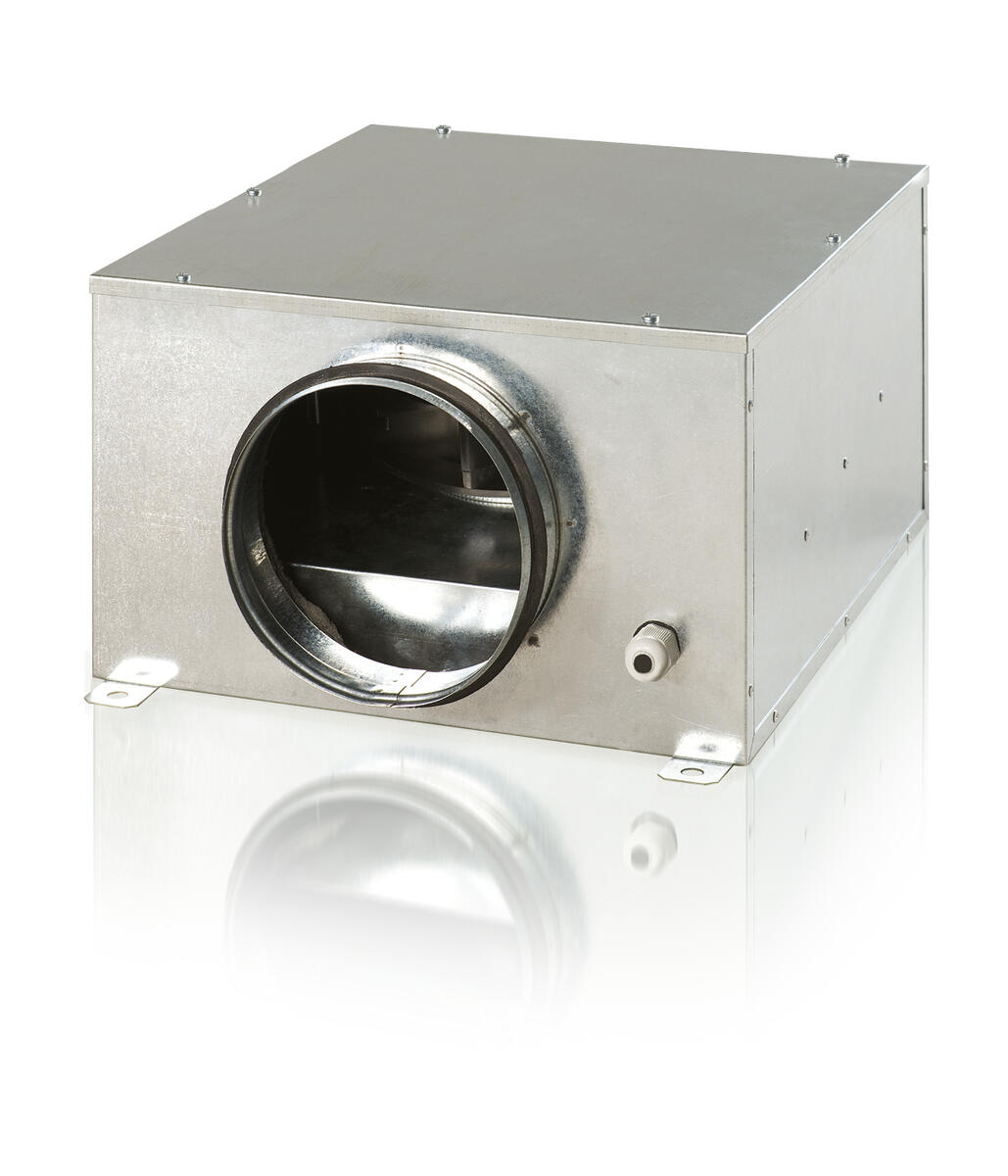

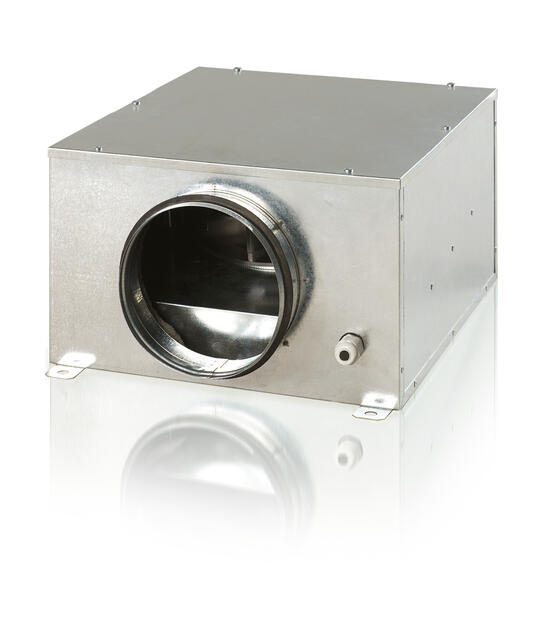

Radiální ventilátory KSB

Konstrukce ventilátorů KSB umožňuje jejich použití na vstupech a výstupech ventilačních systémů v budovách s vysokými požadavky na úroveň hluku a s omezeným prostorem pro montáž. Tento ventilátor lze například umístit přímo nad stropní přepážku v místnosti. entilátory jsou kompatibilní s kruhovým vzduchotechnickým potrubím od Ø 100 do Ø 315 mm.

Skříň ventilátoru je vyrobena z pozinkovaných ocelových plechů s tepelnou a zvukovou izolací. Připojení trubek s kruhovým průřezem jsou opatřena gumovým těsněním.

Používají se dvoupólové asynchronní motory s externím rotorem a oběžným kolem s dozadu zahnutými lopatkami. Motory mají zabudovanou tepelnou ochranu s automatickým restartem. Díky použití motoru s kuličkovými ložisky a mazání výběrovým olejem je zaručen bezúdržbový provoz motoru s nízkou hladinou hluku. Motor je namontován s gumovými vibračními vložkami, které snižují úroveň vibrací. Pro některé standardní velikosti jsou k dispozici silnější verze motorů (KSB…S).

Regulace otáček může být plynulá nebo kroková a je zajišťována tyristorem nebo autotransformačním regulátorem. Změny počtu otáček je dosaženo snížením přiváděného napětí. Objem přenášeného vzduchu se mění podle změny otáček motoru. Na jedno regulační zařízení lze připojit několik ventilátorů za předpokladu, že celkový výkon a provozní proud nepřesáhnou jmenovité parametry regulátoru.

Potrubní ventilátory jsou konstruovány pro montáž do kulatých potrubí. Ventilátory jsou montovány do výfuků vzduchových potrubí. V případě připojení pomocí ohebných přípojek je nezbytné připevnit ventilátor ke konstrukci budovy pomocí držáků, zavěšovacích držáků nebo podpěrných držáků. Ventilátor lze namontovat v jakékoliv poloze, ale vždy je třeba brát v úvahu směr pohybu proudu vzduchu (je označen šipkami na skříni ventilátoru). Zajistěte volný přístup k ventilátoru pro případ servisu.
