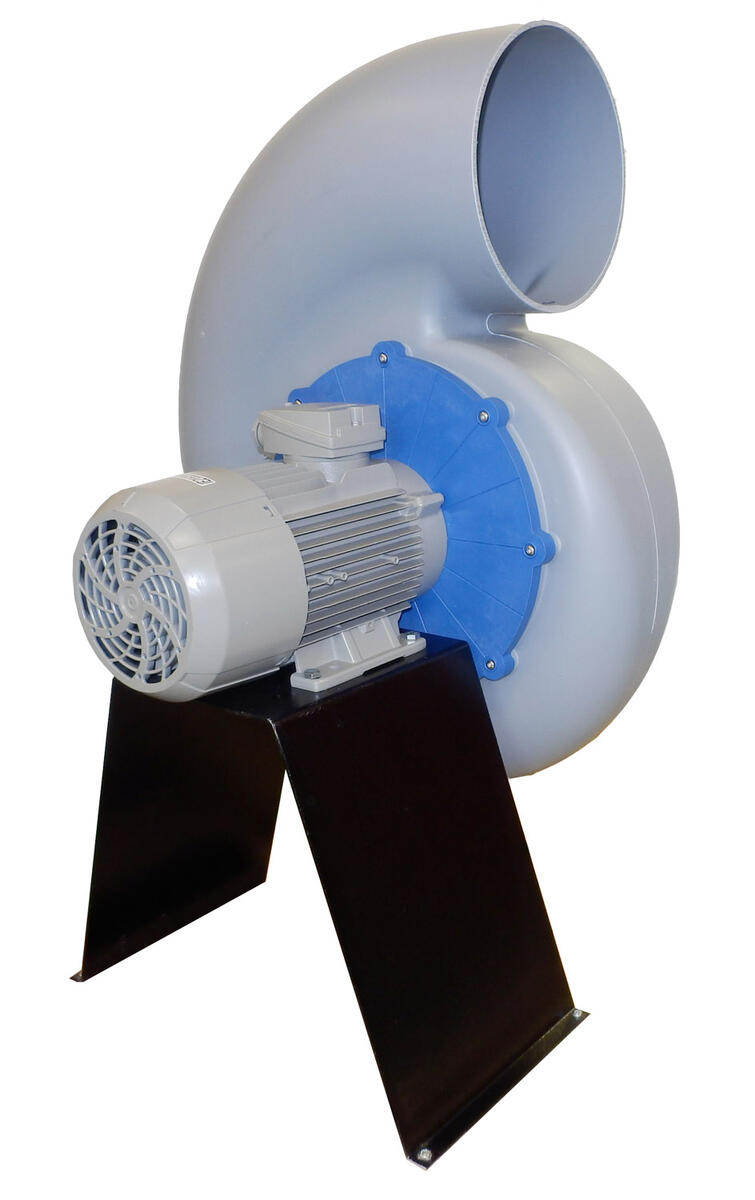

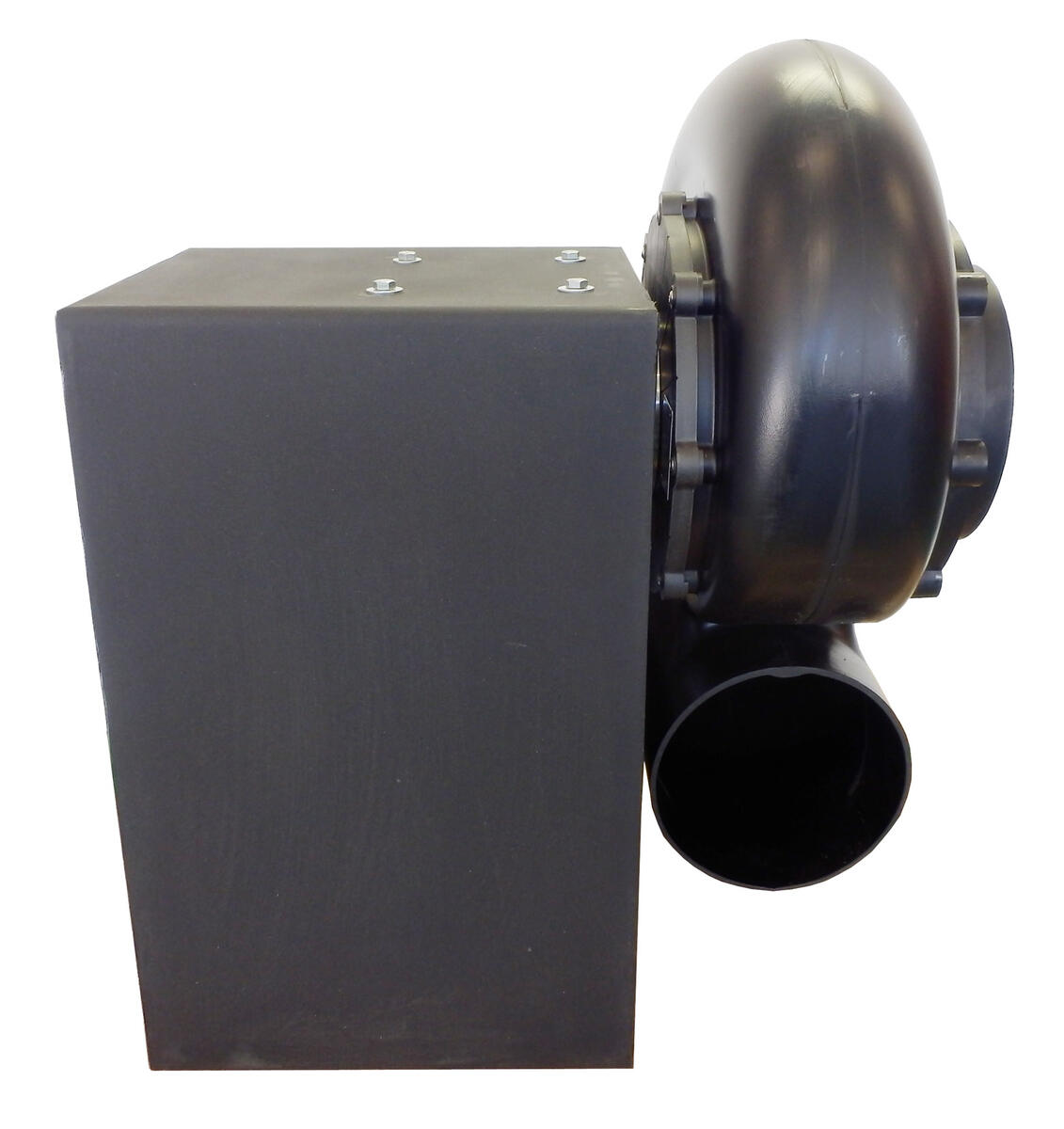

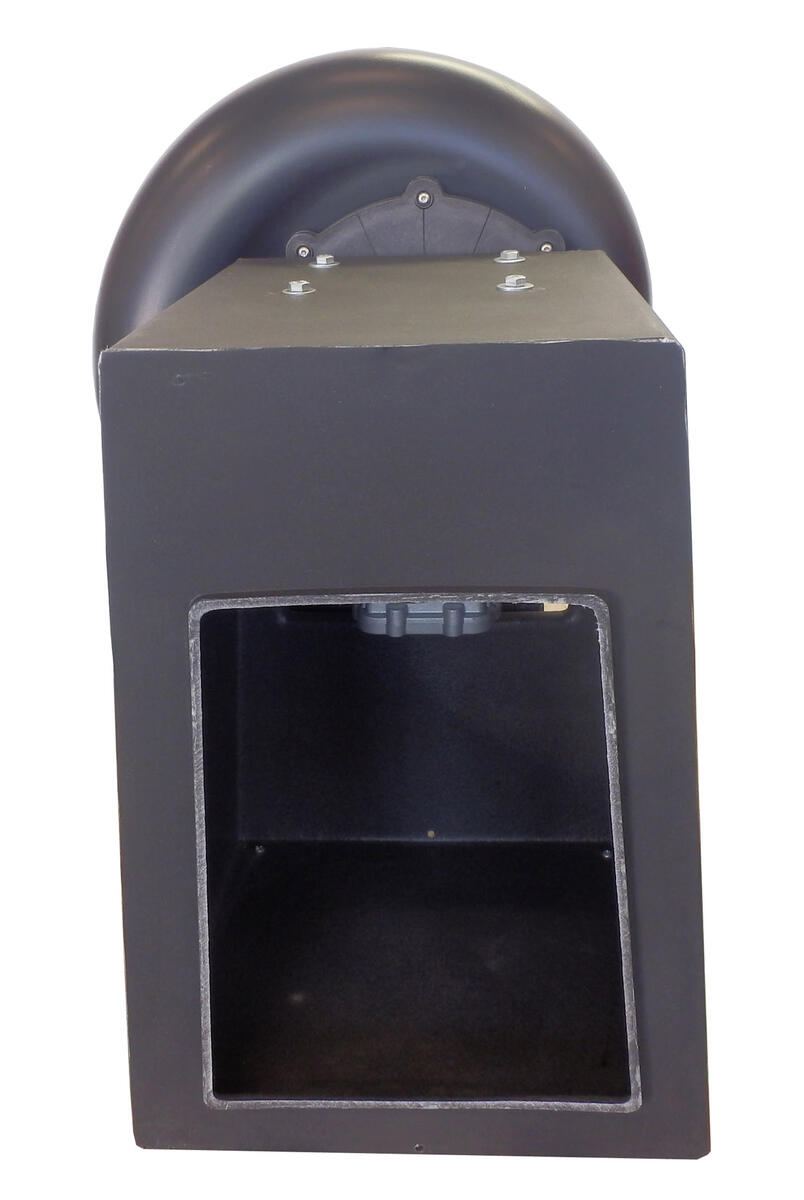

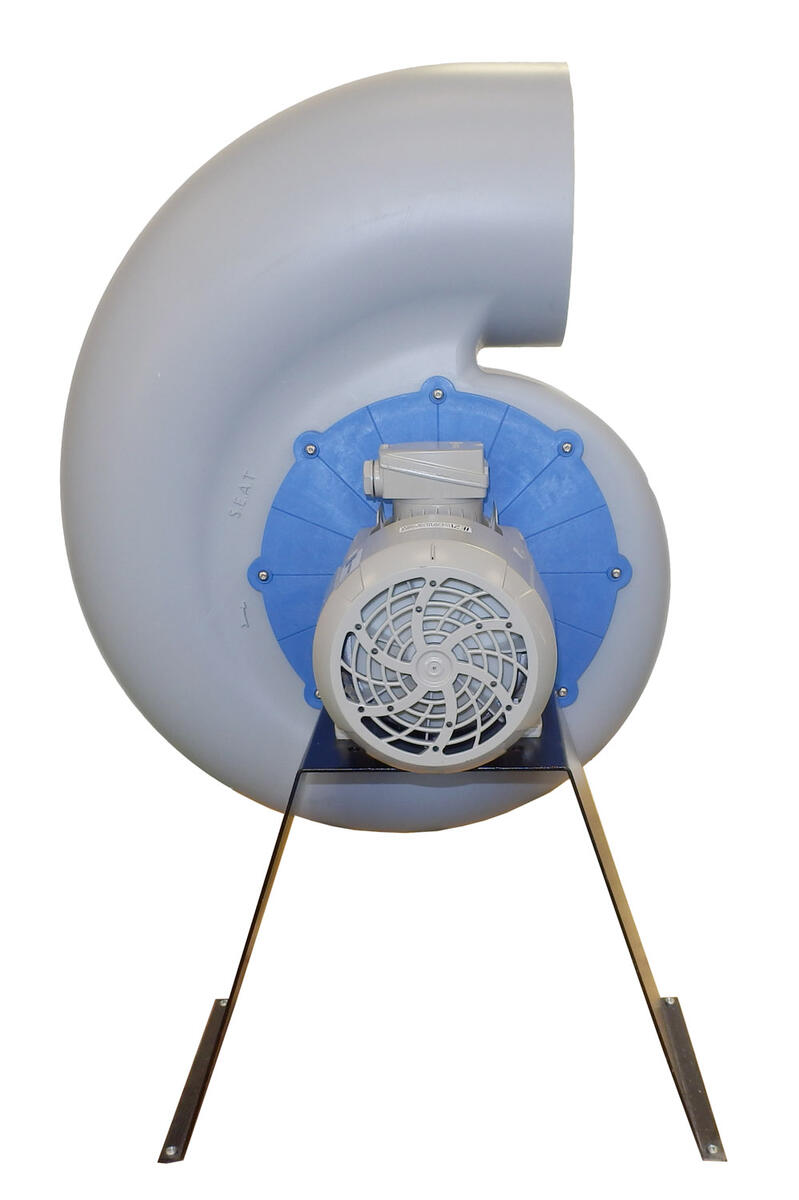

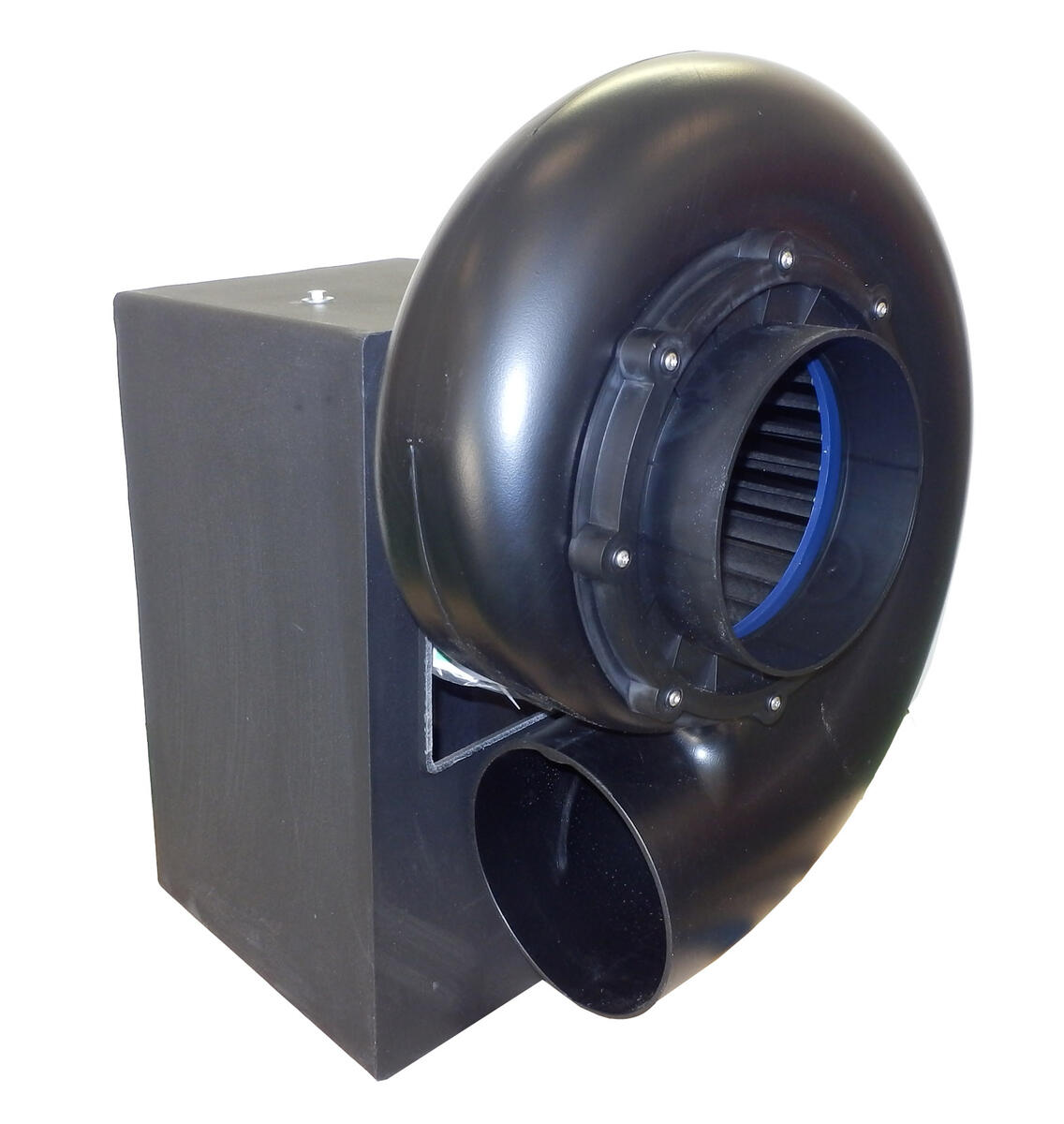

Ventilátory řady SEAT a STORM slouží k odsávání vzdušiny s obsahem agresivních látek, jako jsou kyseliny a louhy především z průmyslového prostředí a laboratoří při teplotách od –10°C do + 60°C.

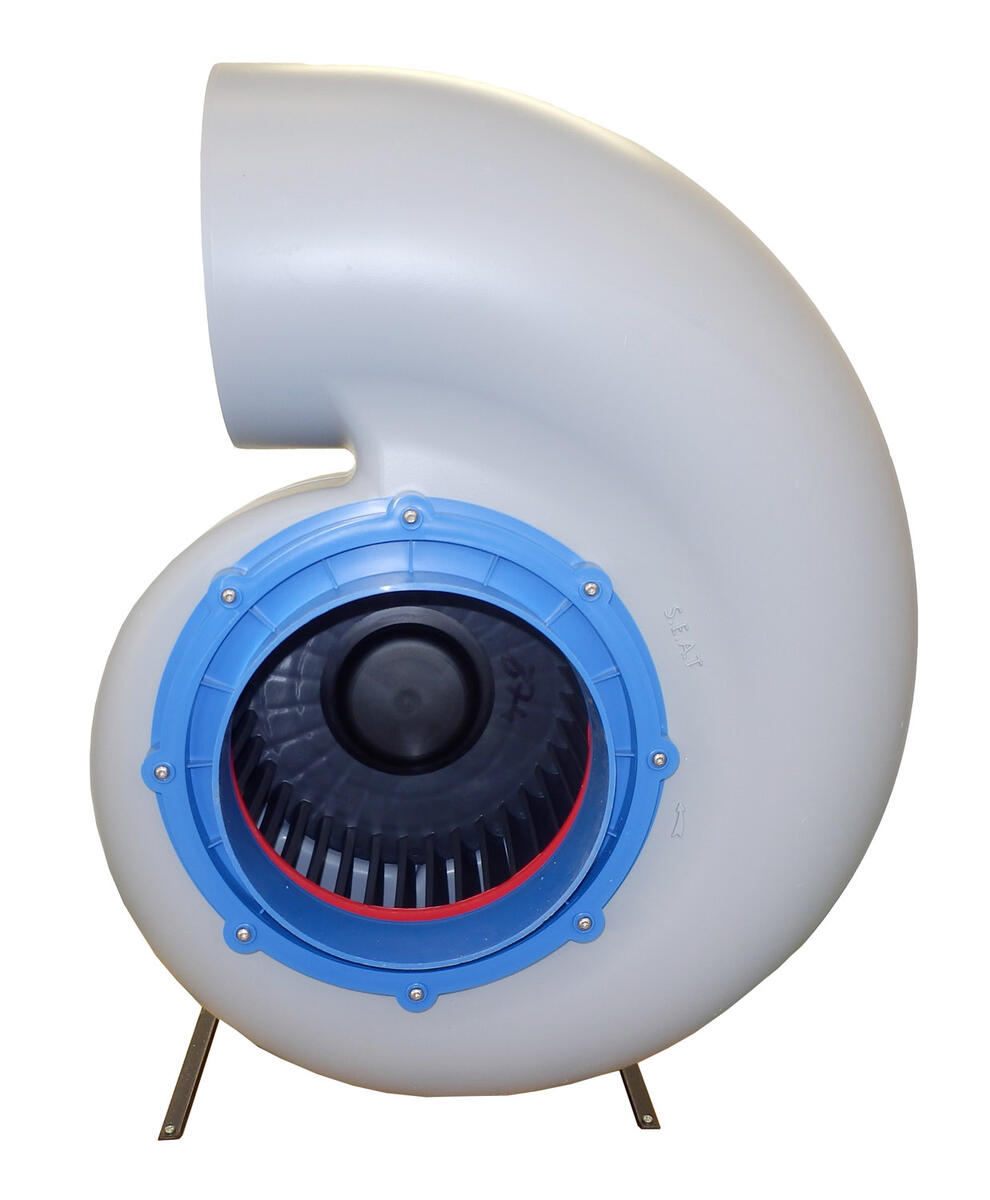

Jejich předností je snadná a rychlá instalace, nízká hmotnost a dobré aerodynamické vlastnosti. Oběžná kola s dopředu zahnutými lopatkami jsou osazena přímo na hřídelích elektromotorů.

Ventilátory jsou standardně vybaveny jednootáčkovým třífázovým motorem s kotvou na krátko pro napětí 400V (provedení B3, krytí IP 55, izolace třídy F, ve 2 nebo 4 pólovém provedení). Elektromotory nejsou standardně jištěny proti přetížení. Před jejich instalací je proto nezbytné vřadit do elektrosystému vhodnou tepelnou ochranu.

Ventilátory jsou s vzt. potrubím propojeny tlumícími vložkami, které zabraňují přenosu vibrací do potrubí. Tlumící vložky se upevňují pomocí nerezových spon. Z důvodu přenosu vibrací do podložky (samostatná konstrukce, podlaha, střecha) je nutné osazovat ventilátory na izolátory chvění.

Pokud není ventilátor sacím nebo výfukovým hrdlem připojen k potrubí, je třeba otevřený konec opatřit vhodnou mřížkou, která zamezí vniknutí cizího předmětu do ventilátoru. Skříň ventilátoru je určena pro montáž v levém nebo v pravém provedení. Oběžné kolo je svou konstrukcí určeno vždy pro pravé nebo levé uspořádání. Skříně oběžných kol ventilátorů jsou smontovány dle požadavku do poloh 2 až 8 (provedení levé) nebo 10 až 16 (provedení pravé).

Ventilátory STORM a SEAT 35 se dodávají pouze v provedením pravém v polohách 10 až 16.

V nejnižším bodě skříně ventilátoru je třeba osadit nástavec pro odvod kondenzátu nebo minimálně vyvrtat otvor o průměru cca 8 mm. V případě, že je toto opatření opomenuto, může dojít k nahromadění kondenzátu ve skříni a poškození ventilátoru (v zimních měsících navíc hrozí zamrznutí kondenzátu). Nástavec pro odvod kondenzátu zakončený trubkou, hadičníkem nebo šroubením lze objednat spolu s ventilátorem jako volitelné příslušenství.

Standardní provedení ventilátorů                 Polohy spirálních skříní



BNV

EX
Materiál spirální skříněPPPPEL
Materiál oběžného kolaPPPPEL
Elektromotor 400V (třífázový)
Elektromotor 230V (jednofázový)pouze na objednáníx













                                                             Polohy spirálních skříní při pohledu ze strany sání

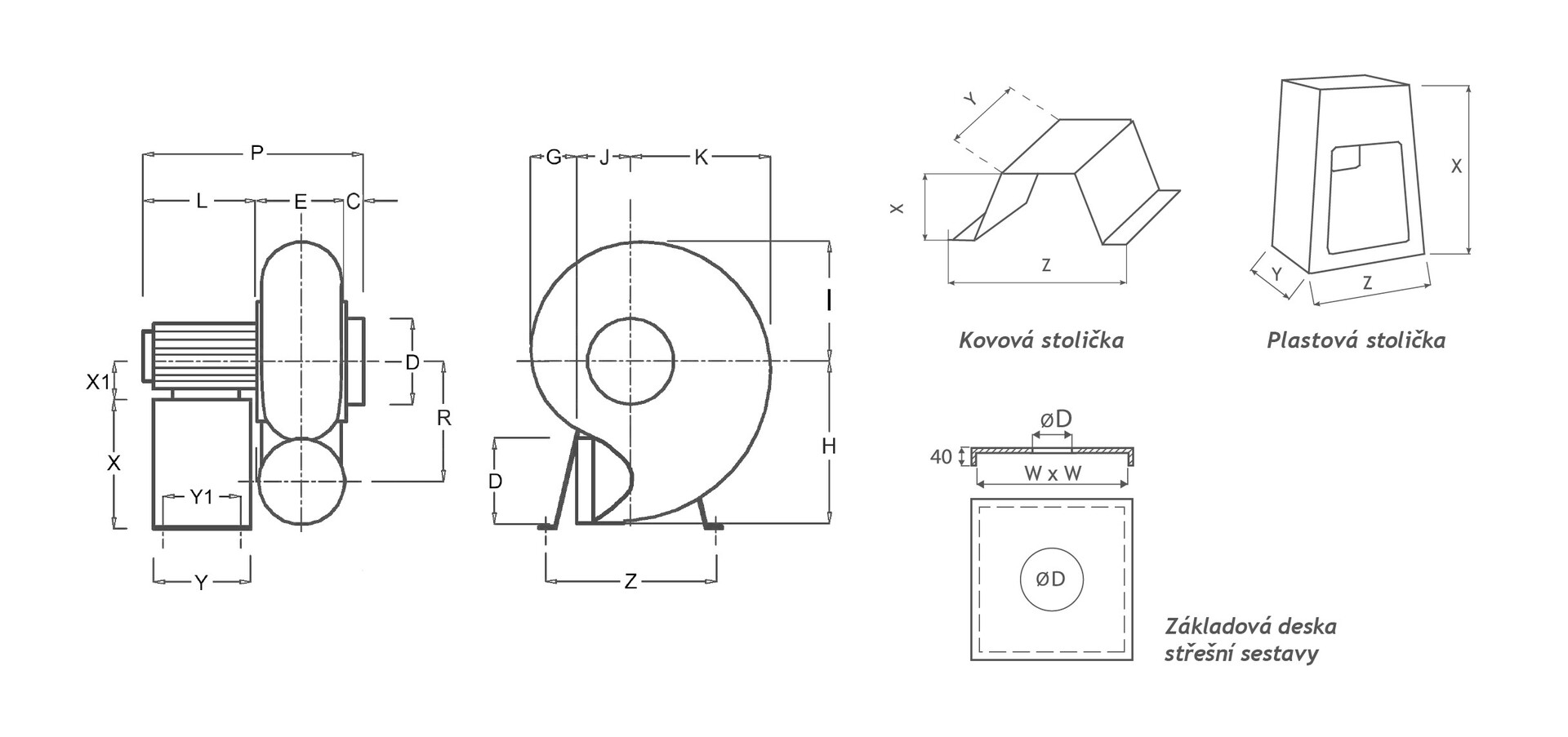

Rozměrové schema řady SEAT / STORM

Typ ventilátoruRozměry  [mm]
ABCDEFGIKLPXX1YY1Z
SEAT 15178203301251501003217024018036024063/80*180160340Detail
SEAT 20223240321601781005720830318039024063/80*180160340Detail
SEAT 252653103520020010392248365180/280*415/515*30063/90*180160420Detail
SEAT 3032337335250230117112300450245/275*510/540*37080/90*240220460Detail
SEAT 3541345060315320130170370570344/442724/822*468 112/132*350314600Detail
STORM 10971273275105158-11513568/158*205/295*135-120100165Detail
STORM 121301634590107212-14517519835024071180160340Detail
STORM 1417022755125138218-18823224043324080180160340Detail
STORM 1620527840160157262-23528828047730090240220420Detail

* dle typu elektromotoru
