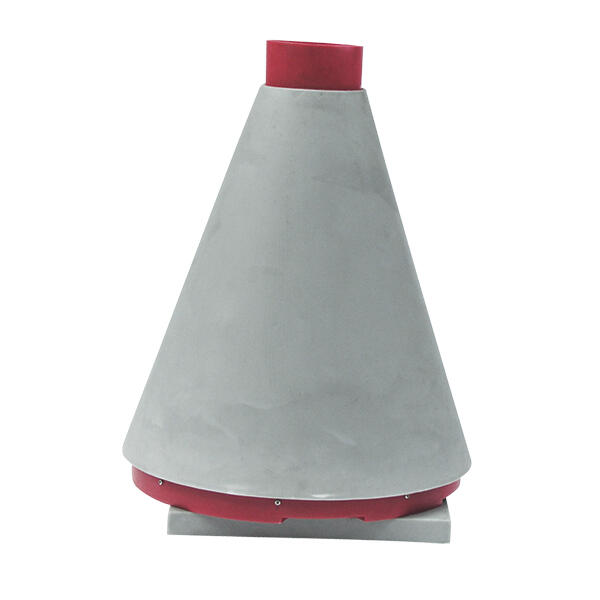

Ventilátory řady JET jsou určeny pro odsávání vzdušiny obsahující agresivní chemické sloučeniny z laboratoří i z průmyslových objektů v rozmezí teplot od – 10°C do + 60°C.

Ventilátory jsou poháněny přírubovými elektromotory. Oběžná kola s dopředu zahnutými lopatkami jsou osazena přímo na hřídelích elektromotorů.

Jednootáčkové třífázové asynchronní elektromotory s kotvou nakrátko pro napětí 400V, izolační třídy F, krytí IP55 a trvalé zatížení S1 jsou zabudovány uvnitř celé sestavy a jsou tak chráněny proti povětrnostním vlivům. Ventilátory se vyrábí také v provedení EX. Elektromotory nejsou standardně jištěny proti přetížení. Při instalaci a uvedení do provozu je proto nezbytné vřadit do elektrosystému vhodnou tepelnou ochranu.

Vzduchotechnické potrubí a ventilátory jsou propojeny tlumícími vložkami, které zabraňují přenosu vibrací do potrubí. Tlumící vložky se upevňují pomocí nerezových spon.

Ventilátor je osazen na střeše na základovou desku a je upevněn na samostatnou konstrukci (nástřešní provedení). Základová deska je vždy součástí dodávky a je zahrnuta v ceně ventilátoru.

Standardní provedení ventilátorů



BNV

EX

Materiál spirální skříněPPPPEL
Materiál oběžného kolaPPPP
Elektromotor 400V (třífázový)
Elektromotor 230V (jednofázový)pouze na objednání            x

Rozměrové schéma řady JET

Typ ventilátoruRozměry [mm]
ABDEFGKHLM (vnitřní)
JET 2060080016050250100507050540x540Detail
JET 25735930200602401451307090540x540Detail
JET 3088010402507020075-70-540x540Detail

Značení ventilátorů

V objednávce je nutné přesně specifikovat typ ventilátoru, polohu spirální skříně a požadované příslušenství.

Není-li v objednávce uvedeno jiné materiálové nebo motorové provedení, jsou ventilátory vždy dodávány ve standardním provedení.
