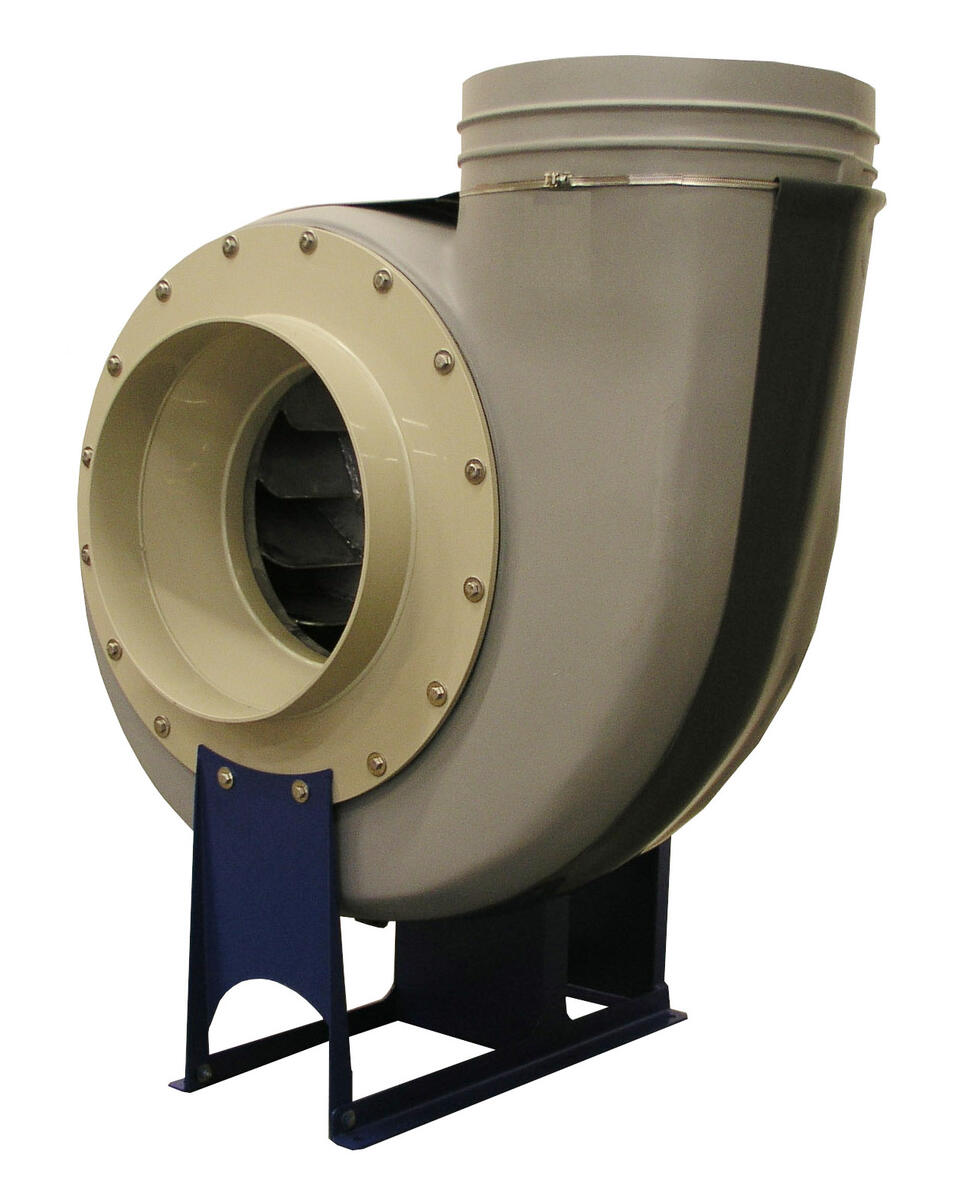

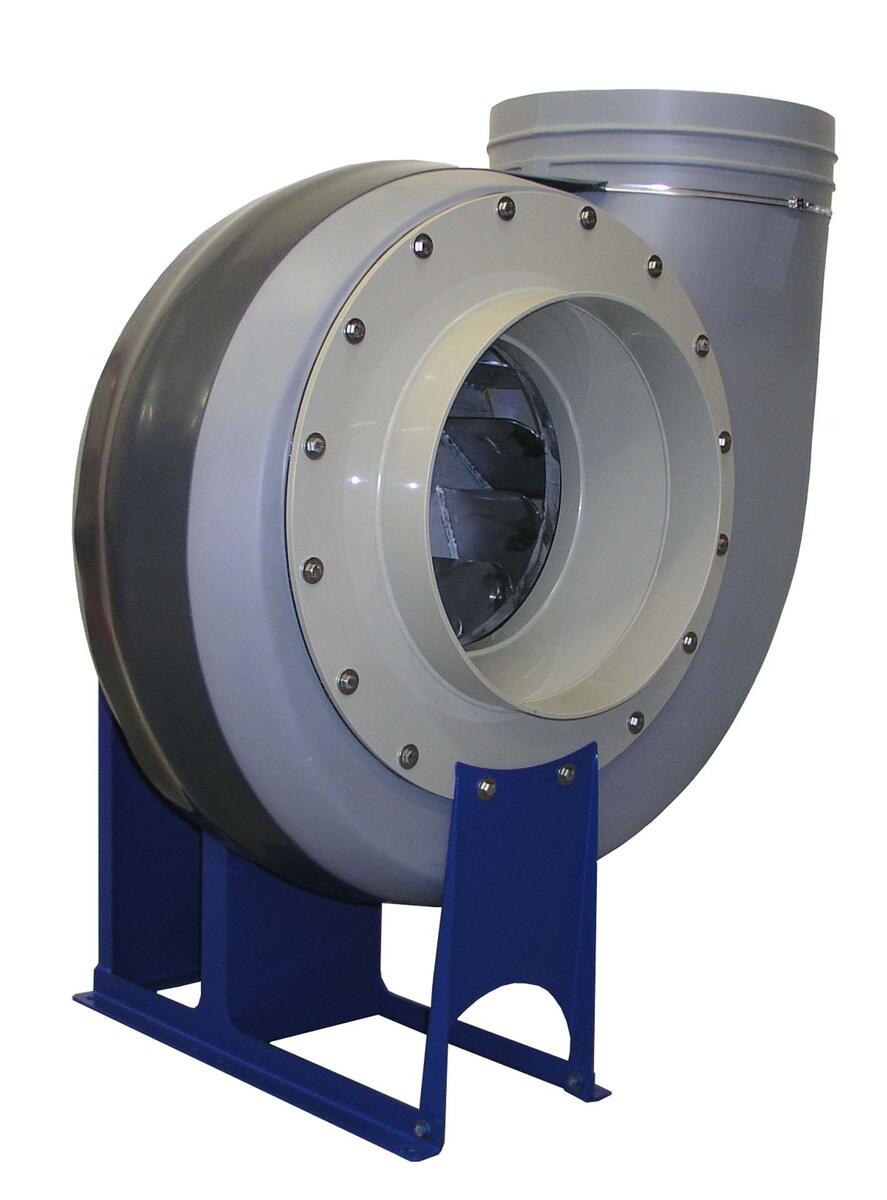

Středotlaké a vysokotlaké radiální ventilátory řady FORT-PRK vynikají širokým spektrem výkonů při zaručené chemické odolnosti použitých materiálů při teplotách v rozmezí od –15°C do +60°C. Ventilátory vyšších výkonů jsou vyráběné na zakázku s individuálním dolaďováním parametrů a provedení.

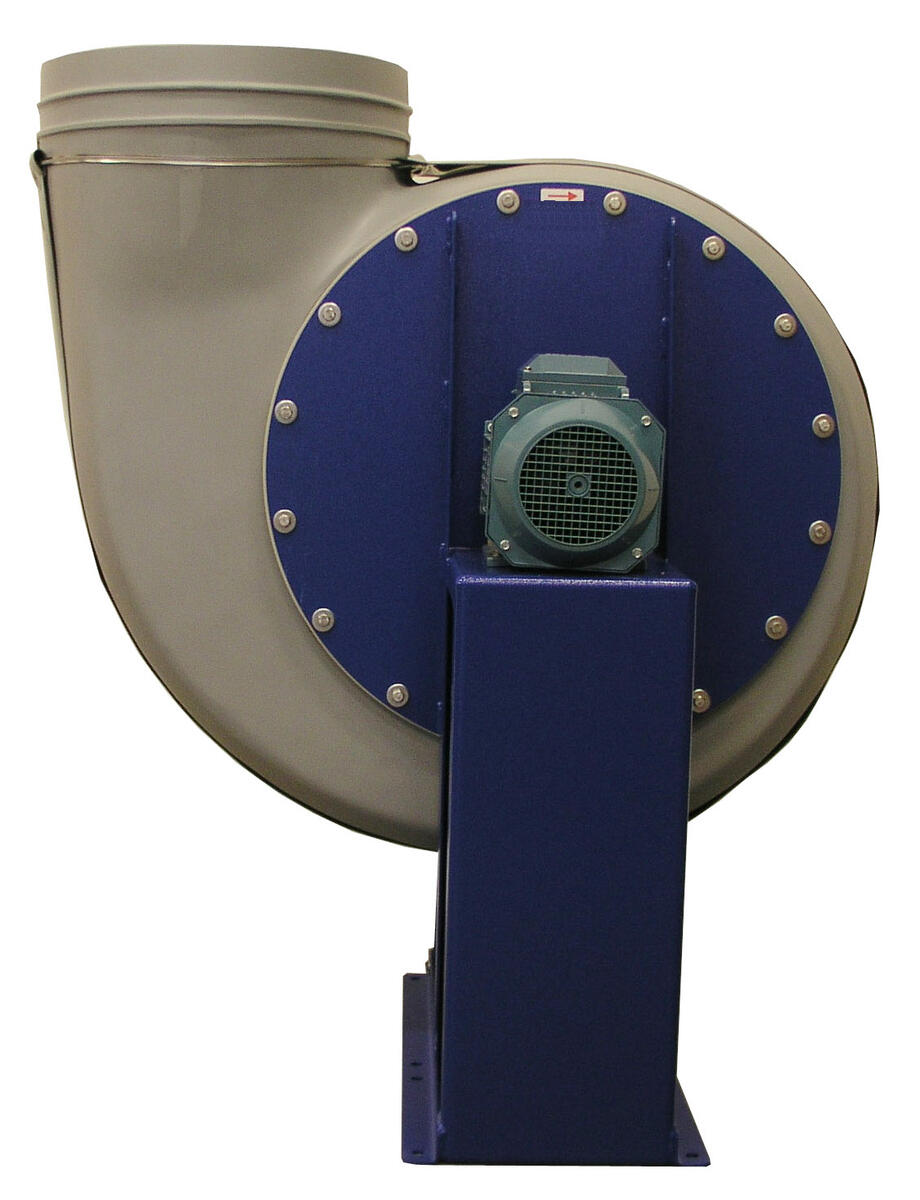

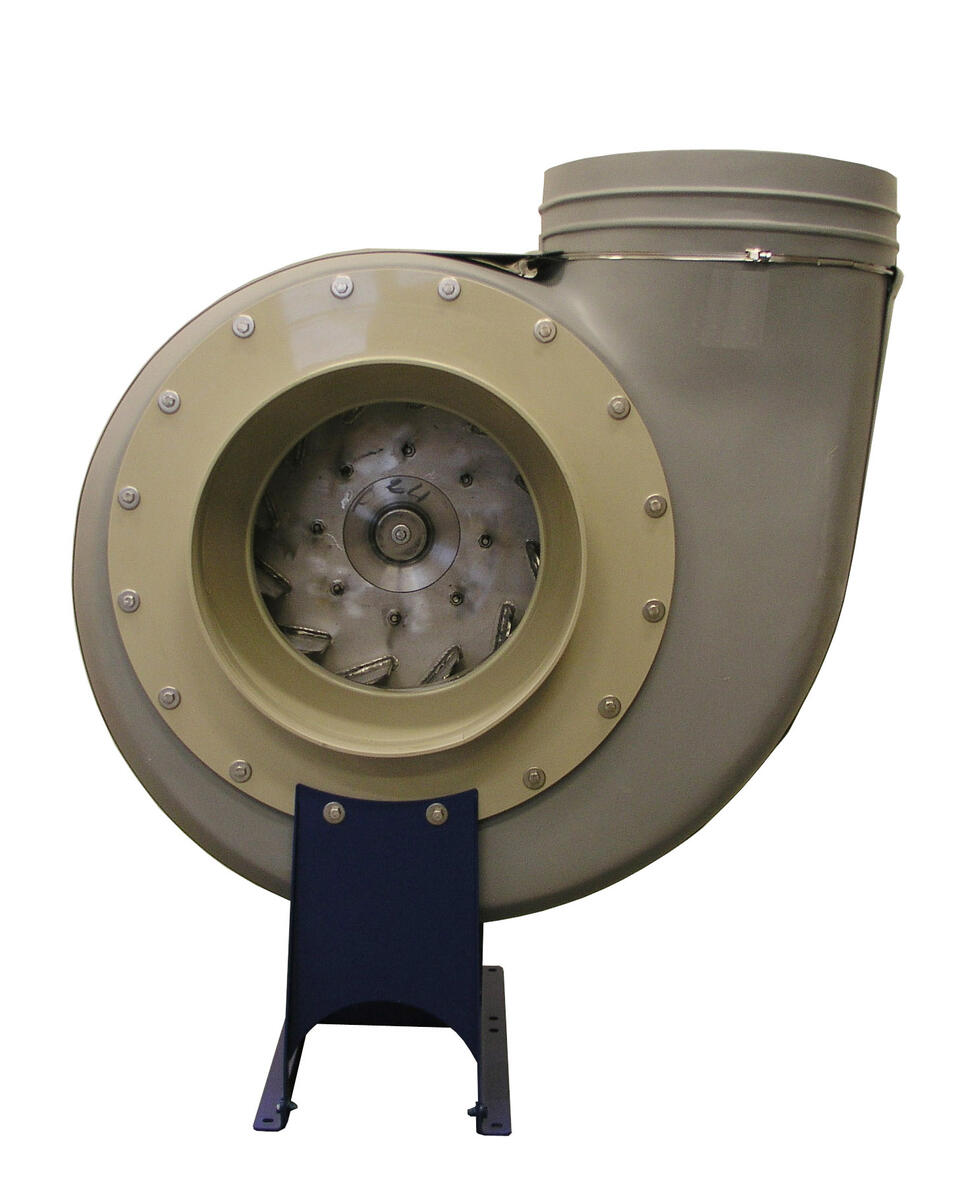

Ventilátory jsou poháněny přírubovými elektromotory. Oběžná kola jsou přímo osazena na hřídelích elektromotorů. Kola vyšších výkonů jsou vyráběna z nerezové oceli AISI 304/AISI 316 nebo jsou ocelová s ebonitovou vrstvou na povrchu.

Standardně jsou ventilátory vybaveny jednootáčkovými třífázovými elektromotory pro napětí 400V v provedení B5 nebo B3, krytí IP 55, izolace třídy F, ve 2 pólovém provedení.

Ventilátory jsou vyráběny také v nevýbušném provedení Ex. Jsou určeny pro odsávání plynů a par teplotní třídy T1 až T3, T4 pro trvalý provoz S1.

Ventilátory nejsou standardně jištěny proti přetížení. Při instalaci a uvedení do provozu je proto nezbytné vřadit do elektrosystému vhodnou tepelnou ochranu. Na objednání lze ventilátory vybavit elektromotory s termokontakty nebo termistory.

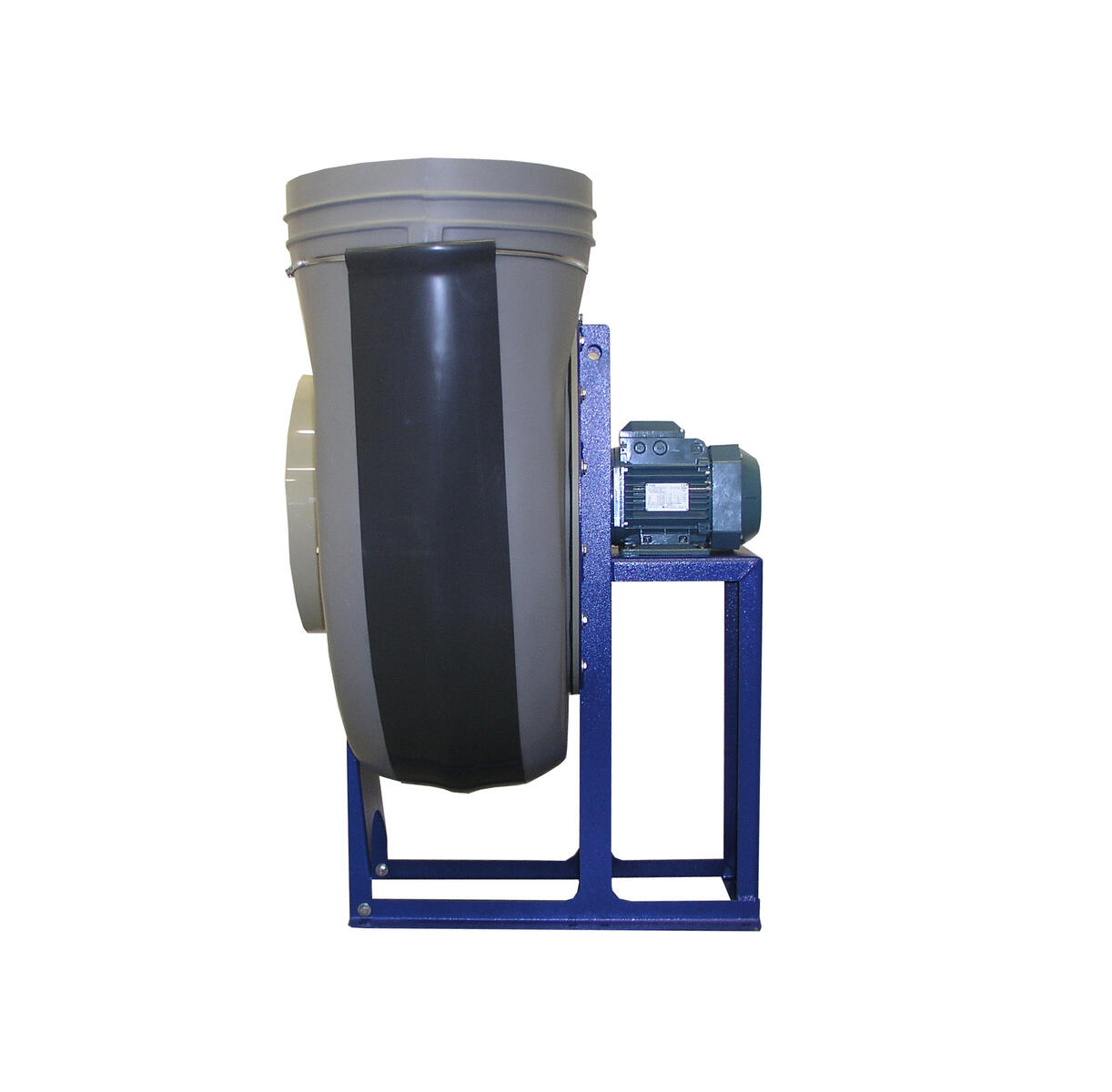

Ventilátory jsou se vzt. potrubím propojeny tlumícími vložkami, které zabraňují přenosu vibrací do potrubí. Tlumící vložky se upevňují pomocí nerezových spon. Z důvodu přenosu vibrací do podložky (samostatná konstrukce, podlaha, střecha) je nutné osazovat ventilátory na izolátory chvění. Pokud není ventilátor sacím nebo výfukovým hrdlem připojen k potrubí, je třeba otevřený konec opatřit vhodnou mřížkou, která zamezí vniknutí cizího předmětu do ventilátoru.

V nejnižším bodě skříně ventilátoru je třeba osadit nástavec pro odvod kondenzátu nebo minimálně vyvrtat otvor o průměru cca 8 mm. V případě, že je toto opatření opomenuto, může dojít k nahromadění kondenzátu ve skříni a poškození ventilátoru (v zimních měsících navíc hrozí zamrznutí kondenzátu). Nástavec pro odvod kondenzátu zakončený trubkou, hadičníkem nebo šroubením lze objednat spolu s ventilátorem jako volitelné příslušenství.

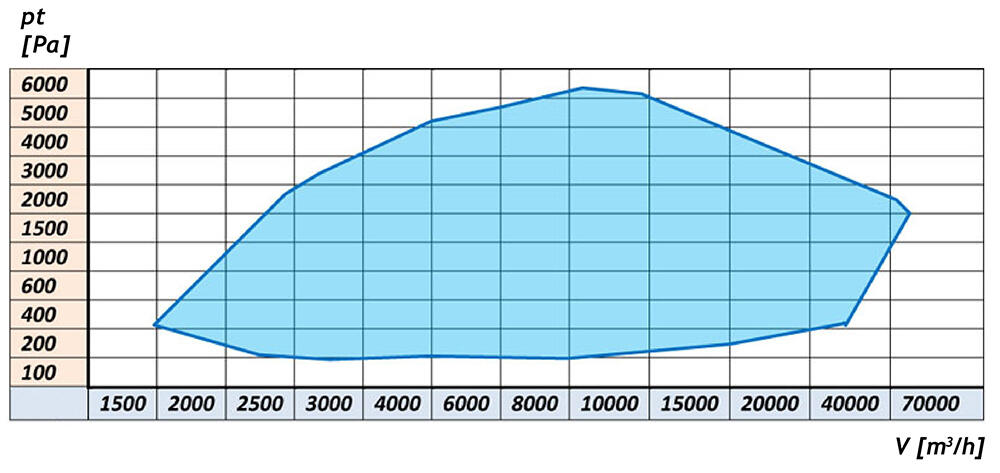

Výkonové hodnoty ventilátorů byly měřeny při 15°C a hustotě média 1,225 kg/m3.

Standardní provedení ventilátorů





BNV

EX

Materiál spirální skříněPEPEEL
Materiál oběžného kolaPP / nerezPPEL / nerez
Elektromotor 400V (třífázový)
Elektromotor 230V (jednofázový)na dotazna dotaz
Po dohodě lze vyrobit ventilátory i z jiných materiálů (např. PP, nerez AISI 304 nebo 316)

Polohy spirálních skříní













Polohy spirálních skříní při pohledu ze strany motoru.

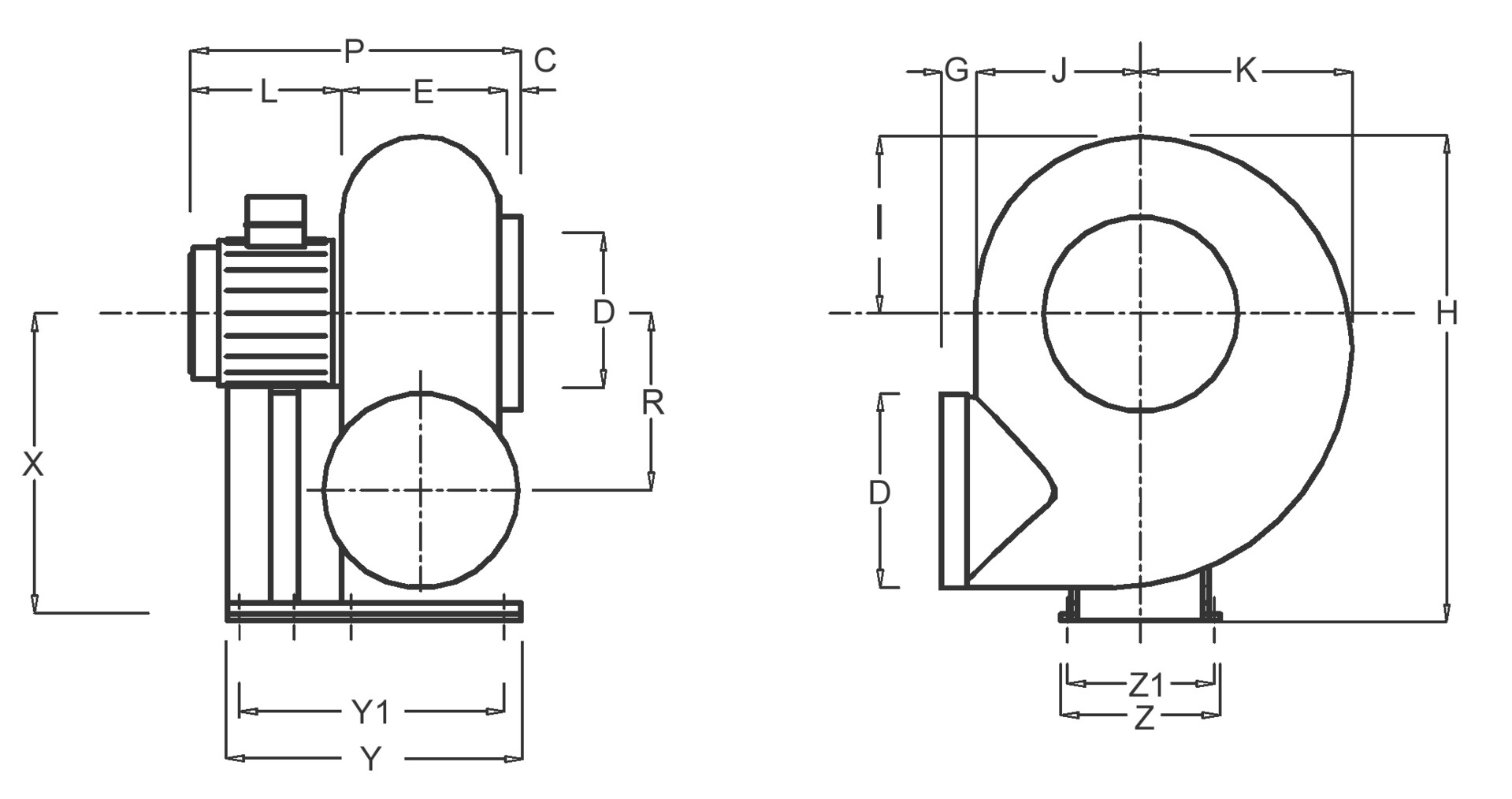

Rozměrové schema řady FORT - PRK

Typ ventilátoruMotorRozměry [mm]
kWot./minABCDEFGHILPXY1YZ1Z
FORT - PRK 4527,5028503244004035528729555880330415742550270340370

410

Detail
FORT - PRK 50211,00285036046050400355355801025395550955630725781385420Detail
FORT - PRK 5042,20145036046050400355355801025395300705630577636289325Detail
FORT - PRK 5060,5595036046050400355355801025395250655630577636289325Detail
FORT - PRK 56222,002850410490504503653808011204106201035710845889445480Detail
FORT - PRK 5644,00145041049050450365380801120410340755710647696289325Detail
FORT - PRK 5661,1095041049050450365380801120410330745710647696289325Detail
FORT - PRK 63230,0028504456105050041542080130550563511008009751026549

585

Detail
FORT - PRK 6345,50145044561050500415420801305505420885800687741337373Detail
FORT - PRK 6362,2095044561050500415420801305505340805800687741337373Detail
FORT - PRK 80422,0014506658151057005905901001590640600129595012501319862940Detail
FORT - PRK 8067,509306658151057005905901001590640510120595012501319862940Detail
