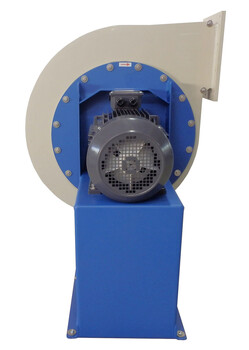

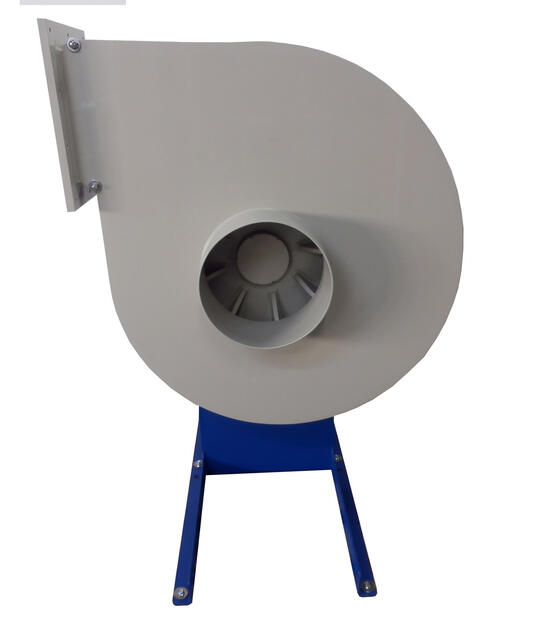

Vysokotlaké radiální ventilátory řady FORT - PMS vynikají širokým spektrem výkonů při zaručené chemické odolnosti použitých materiálů a při teplotách v rozmezí od –15°C do +60°C. Jedná se o ventilátory vyráběné na zakázku s individuálním dolaďováním parametrů a provedení.

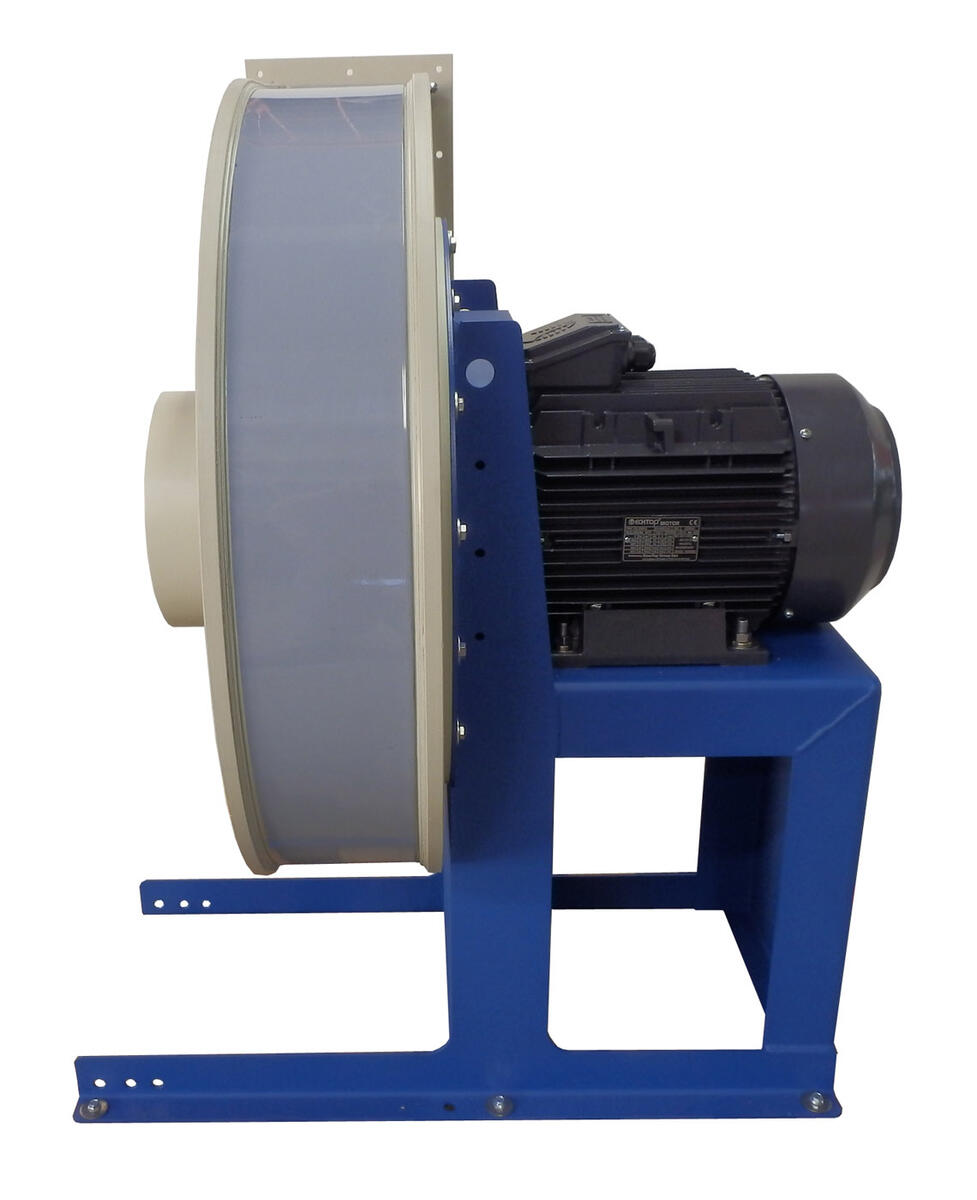

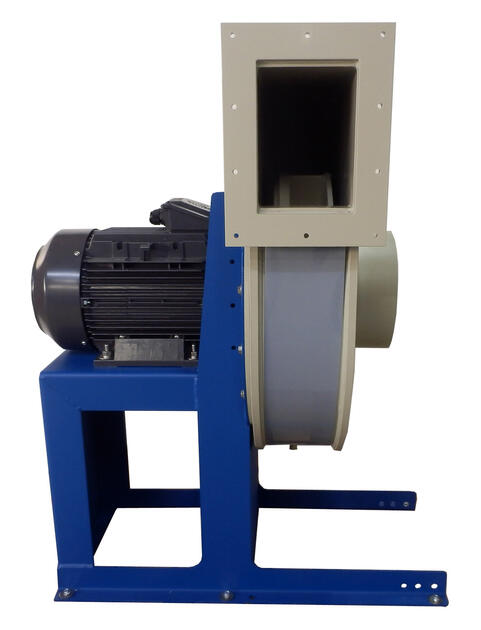

Ventilátory jsou poháněny přírubovými elektromotory. Oběžná kola s dopředu zahnutými lopatkami jsou přímo osazena na hřídelích elektromotorů. Kola vyšších výkonů jsou vyráběna z nerezové oceli AISI 304/316.

Standardně jsou ventilátory vybaveny jednootáčkovými třífázovými elektromotory pro napětí 400 V v provedení B5 nebo B3, krytí IP 55, izolace třídy F, ve 2 pólovém provedení.

Ventilátory jsou vyráběny také v nevýbušném provedení Ex. Jsou určeny pro odsávání plynů a par teplotní třídy T1 až T3, T4 pro trvalý provoz S1.

Ventilátory nejsou standardně jištěny proti přetížení. Při instalaci a uvedení do provozu je proto nezbytné vřadit do elektrosystému vhodnou tepelnou ochranu. Na objednání lze ventilátory vybavit elektromotory s termokontakty nebo termistory.

Ventilátory jsou se vzt. potrubím propojeny tlumícími vložkami, které zabraňují přenosu vibrací do potrubí. Tlumící vložky se upevňují pomocí nerezových spon. Z důvodu přenosu vibrací do podložky (samostatná konstrukce, podlaha, střecha) je nutné osazovat ventilátory na izolátory chvění. Pokud není ventilátor sacím nebo výfukovým hrdlem připojen k potrubí, je třeba otevřený konec opatřit vhodnou mřížkou, která zamezí vniknutí cizího předmětu do ventilátoru.

V nejnižším bodě skříně ventilátoru je třeba osadit nástavec pro odvod kondenzátu nebo minimálně vyvrtat otvor o průměru cca 8 mm. V případě, že je toto opatření opomenuto, může dojít k nahromadění kondenzátu ve skříni a poškození ventilátoru (v zimních měsících navíc hrozí zamrznutí kondenzátu). Nástavec pro odvod kondenzátu zakončený trubkou, hadičníkem nebo šroubením lze objednat spolu s ventilátorem jako volitelné příslušenství.

Výkonové hodnoty ventilátorů byly měřeny při 15°C a hustotě média 1,225 kg/m3.

Standardní provedení ventilátorů                    Polohy spirálních skříní





BNV

EX

Materiál spirální skříněPPPPEL
Materiál oběžného kolaPPPP
Elektromotor 400V (třífázový)
Elektromotor 230V (jednofázový)pouze na objednánípouze na objednání

Po dohodě lze vyrobit ventilátory i z jiných materiálů (např. nerez)















Polohy spirálních skříní při pohledu ze strany motoru.

Rozměrové schema řady FORT - PMS

Typ ventilátoruMotorRozměry [mm]
P [kW]n [min-1]ABCDEHIJKLPRXY1YZ1Z
FORT - PMS 2520,3728001308050140100497187212417219369160310100140255290Detail
FORT - PMS 2820,5528001409050150110565215230459240400175350120190280316Detail
FORT - PMS 3120,75280015010050160120631221246482270440190410150230320355Detail
FORT - PMS 3521,50280016011050180130700255265541290470215445150230355390Detail
FORT - PMS 4023,00280018012050200140780285290610319509240495170250325365Detail
FORT - PMS 4525,50280020013550225155870320330690380585270550268344370410Detail
FORT - PMS 50211,00280022015050250180986356362762539769300630345803385420Detail
FORT - PMS 56215,002800250170502802001110400400848539789340710435893445480Detail

Značení ventilátorů

V objednávce je nutné přesně specifikovat typ ventilátoru, polohu spirální skříně a požadované příslušenství.

Není-li v objednávce uvedeno jiné materiálové nebo motorové provedení, jsou ventilátory vždy dodávány ve standardním provedení.
