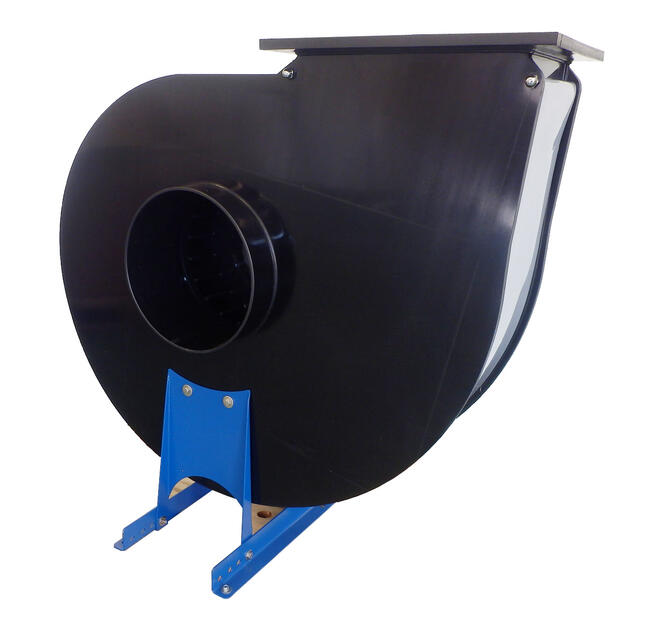

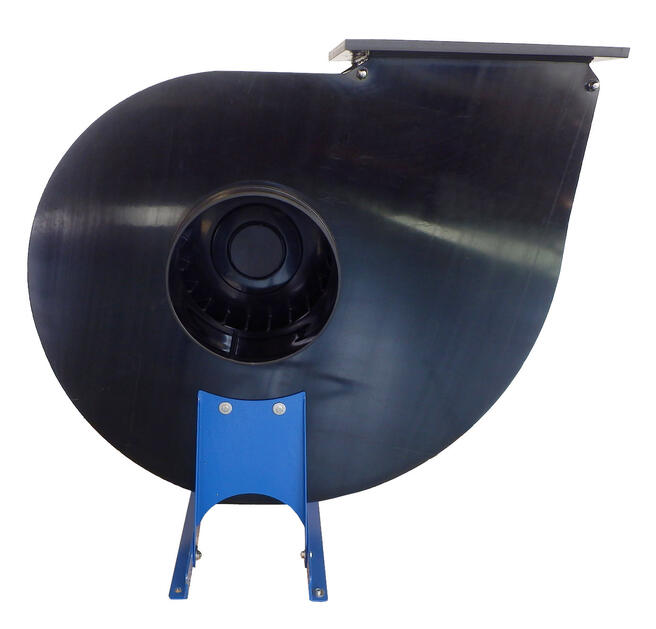

Radiální ventilátory řady FORT - PCH vynikají širokým spektrem výkonů při zaručené chemické odolnosti použitých materiálů při teplotách v rozmezí od –15°C do +60°C. Tyto vlastnosti jim umožňují velký rozsah uplatnění v nejrůznějších oborech chemické a průmyslové výroby, zdravotnictví, potravinářství, zemědělství, farmacii a mnoha dalších odvětvích.

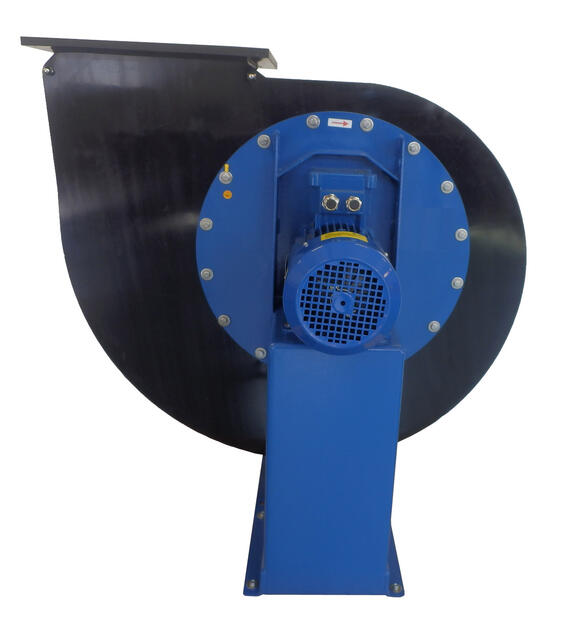

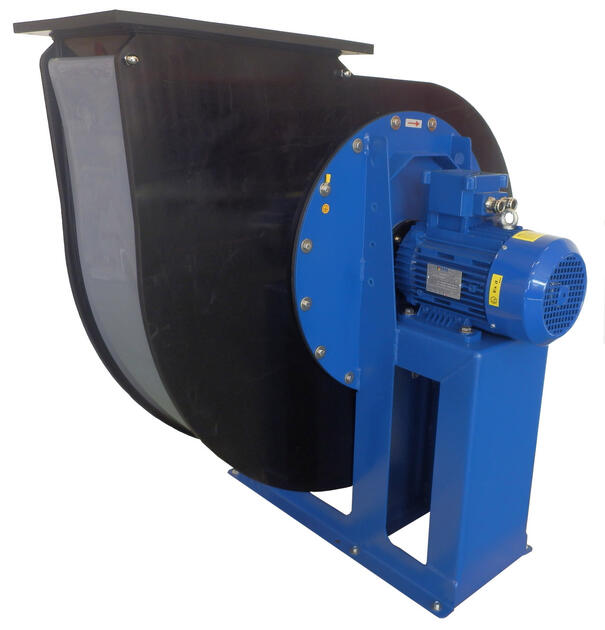

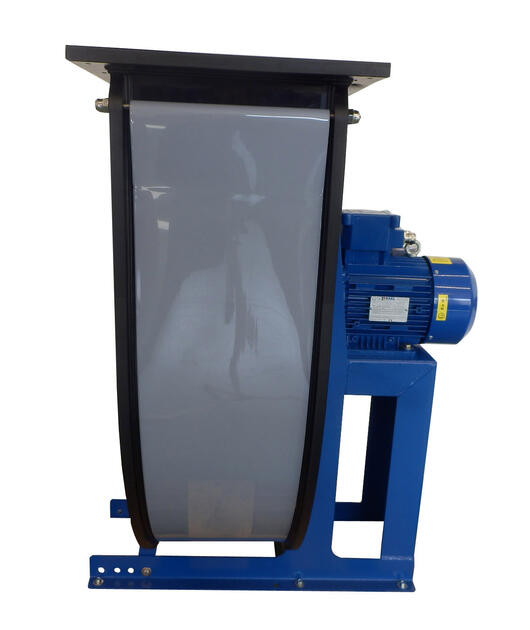

Ventilátory jsou poháněny přírubovými elektromotory. Oběžná kola s dopředu zahnutými lopatkami jsou přímo osazena na hřídelích elektromotorů. Kola vyšších výkonů jsou vyráběna z nerezové oceli AISI 304/316.

Standardně jsou ventilátory vybaveny jednootáčkovými třífázovými elektromotory pro napětí 400 V v provedení B5 nebo B3, krytí IP 55, izolace třídy F, ve 2 pólovém provedení.

Ventilátory jsou vyráběny také v nevýbušném provedení Ex. Jsou určeny pro odsávání plynů a par teplotní třídy T1 až T3, T4 pro trvalý provoz S1.

Ventilátory nejsou standardně jištěny proti přetížení. Při instalaci a uvedení do provozu je proto nezbytné vřadit do elektrosystému vhodnou tepelnou ochranu. Na objednání lze ventilátory vybavit elektromotory s termokontakty nebo termistory.

Ventilátory jsou se vzt. potrubím propojeny tlumícími vložkami, které zabraňují přenosu vibrací do potrubí. Tlumící vložky se upevňují pomocí nerezových spon. Z důvodu přenosu vibrací do podložky (samostatná konstrukce, podlaha, střecha) je nutné osazovat ventilátory na izolátory chvění. Pokud není ventilátor sacím nebo výfukovým hrdlem připojen k potrubí, je třeba otevřený konec opatřit vhodnou mřížkou, která zamezí vniknutí cizího předmětu do ventilátoru.

V nejnižším bodě skříně ventilátoru je třeba osadit nástavec pro odvod kondenzátu nebo minimálně vyvrtat otvor o průměru cca 8 mm. V případě, že je toto opatření opomenuto, může dojít k nahromadění kondenzátu ve skříni a poškození ventilátoru (v zimních měsících navíc hrozí zamrznutí kondenzátu). Nástavec pro odvod kondenzátu zakončený trubkou, hadičníkem nebo šroubením lze objednat spolu s ventilátorem jako volitelné příslušenství.

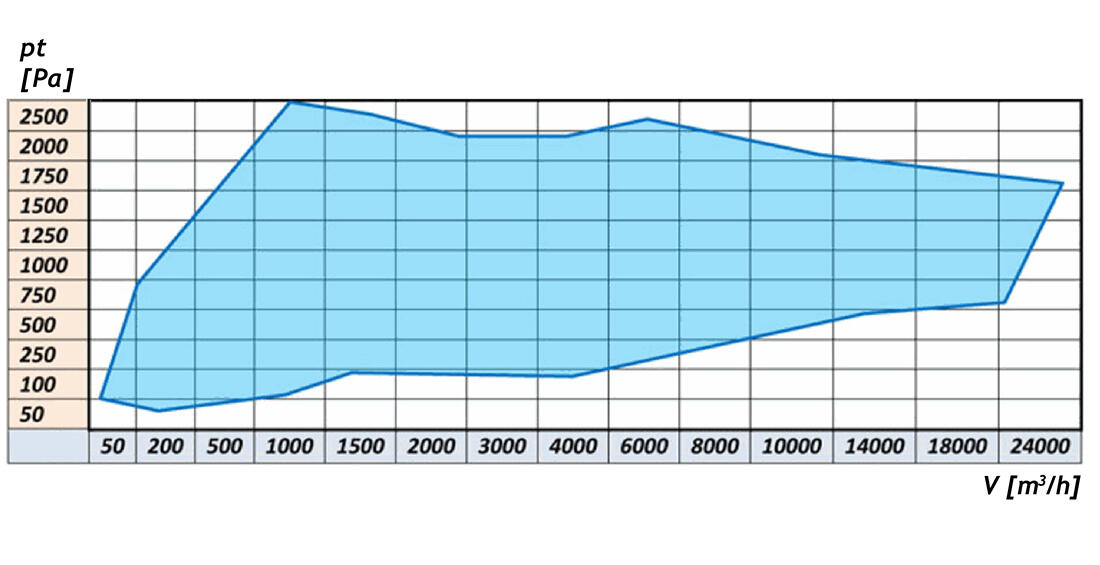

Výkonové hodnoty ventilátorů byly měřeny při 15°C a hustotě média 1,225 kg/m3.

Standardní provedení ventilátorů





BNV

EX

Materiál spirální skříněPPPEEL
Materiál oběžného kolaPPPPEL/nerez
Elektromotor 400V (třífázový)
Elektromotor 230V (jednofázový)pouze na objednánípouze na objednání
Po dohodě lze vyrobit ventilátory i z jiných materiálů (např. PVC, PPs, nerez)

Polohy spirálních skříní



LG180                  LG270                       LG0                     LG90



                                                        RD180                   RD270                RD0                        RD90





Polohy spirálních skříní při pohledu ze strany motoru.

Rozměrové schéma řady FORT-PCH

Typ ventilátoruMotorRozměry [mm]
P [kW]n [min-1]ABCDEHIJKLPRXY1YZ1Z
FORT - PCH 4529,00285030020050280220900350340722480722292550250270370410Detail
FORT - PCH 4541,50145030020050280220900350340722260722292550250270370410Detail
FORT - PCH 5042,201450366250503152701025395400890355890377630197275290340Detail
FORT - PCH 5060,751450366250503152701025395400890320890377630197275290340Detail
FORT - PCH 5645,50930466300504003201155445438998480998416710237445289340Detail
FORT - PCH 5662,201450466300504003201155445438998380998416710237445289340Detail
FORT - PCH 6347,5014504803308045035012924924681041420850406800270773337373Detail
FORT - PCH 6363,009304803308045035012924924681041340770406800270773337373Detail
FORT - PCH 71411,001450520420100500430142157150011905501080527850551651772850Detail
FORT - PCH 80430,001450570470100560480159064054013006401220591950551651862925Detail
