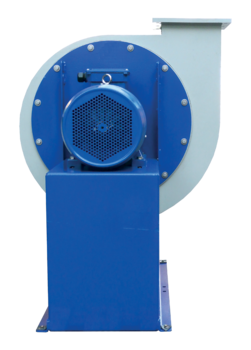

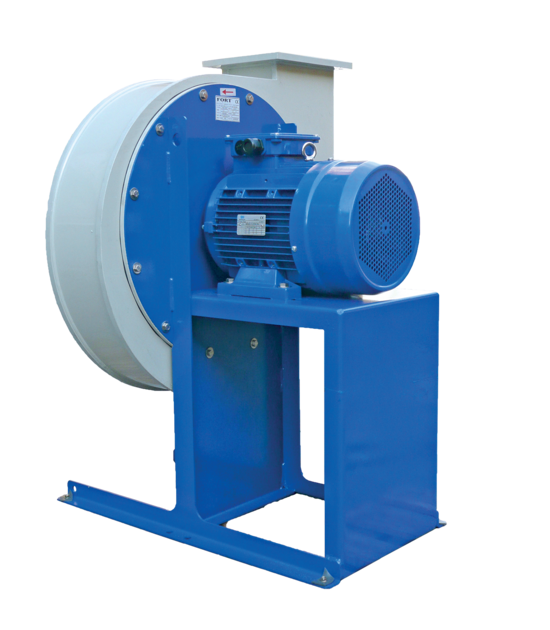

Vysokotlaké radiální ventilátory řady FORT - PAS vynikají širokým spektrem výkonů při zaručené chemické odolnosti použitých materiálů a při teplotách v rozmezí od –15°C do +60°C. Jedná se o ventilátory vyráběné na zakázku s individuálním dolaďováním parametrů a provedení.

Ventilátory jsou poháněny přírubovými elektromotory. Oběžná kola jsou přímo osazena na hřídelích elektromotorů. Kola vyšších výkonů jsou vyráběna z nerezové oceli AISI 304/316.

Standardně jsou ventilátory vybaveny jednootáčkovými třífázovými elektromotory pro napětí 400V v provedení B5 nebo B3, krytí IP 55, izolace třídy F, ve 2 pólovém provedení.

Ventilátory jsou vyráběny také v nevýbušném provedení Ex. Jsou určeny pro odsávání plynů a par teplotní třídy T1 až T3, T4 pro trvalý provoz S1.

Ventilátory nejsou standardně jištěny proti přetížení. Při instalaci a uvedení do provozu je proto nezbytné vřadit do elektrosystému vhodnou tepelnou ochranu. Na objednání lze ventilátory vybavit elektromotory s termokontakty nebo termistory.

Ventilátory jsou se vzt. potrubím propojeny tlumícími vložkami, které zabraňují přenosu vibrací do potrubí. Tlumící vložky se upevňují pomocí nerezových spon. Z důvodu přenosu vibrací do podložky (samostatná konstrukce, podlaha, střecha) je nutné osazovat ventilátory na izolátory chvění. Pokud není ventilátor sacím nebo výfukovým hrdlem připojen k potrubí, je třeba otevřený konec opatřit vhodnou mřížkou, která zamezí vniknutí cizího předmětu do ventilátoru.

V nejnižším bodě skříně ventilátoru je třeba osadit nástavec pro odvod kondenzátu nebo minimálně vyvrtat otvor o průměru cca 8 mm. V případě, že je toto opatření opomenuto, může dojít k nahromadění kondenzátu ve skříni a poškození ventilátoru (v zimních měsících navíc hrozí zamrznutí kondenzátu). Nástavec pro odvod kondenzátu zakončený trubkou, hadičníkem nebo šroubením lze objednat spolu s ventilátorem jako volitelné příslušenství.

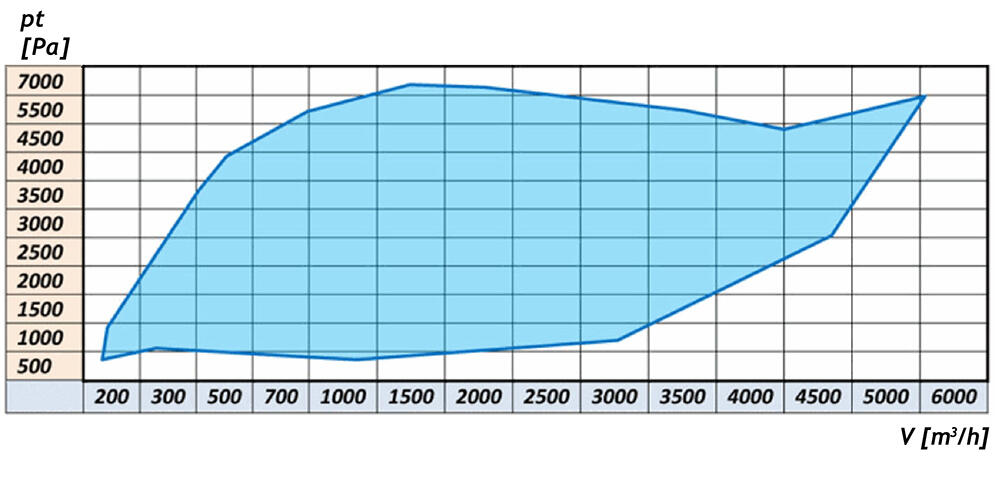

Výkonové hodnoty ventilátorů byly měřeny při 15°C a hustotě média 1,225 kg/m3.

Standardní provedení ventilátorů



BNV

EX

Materiál spirální skříněPPPPEL
Materiál oběžného kolaPP / nerezPP / nerez
Elektromotor 400V (třífázový)
Elektromotor 230V (jednofázový)pouze na objednánípouze na objednání

Po dohodě lze vyrobit ventilátory i z jiných materiálů (např. PPs, PVC)

Polohy spirálních skříní













Polohy spirálních skříní při pohledu ze strany motoru.

Rozměrové schéma řady FORT - PAS

Typ ventilátoruMotorRozměry [mm]
Pi [kW]ot./minABCDEHIJKLPRXY1YZ1Z
FORT - PAS 2520,3728001308050125100497187212417219369160310100140255290Detail
FORT - PAS 2820,5528001409050140110565215230459240400175350120190280316Detail
FORT - PAS 3120,75280015010050150120631221246482270440190410150230320355Detail
FORT - PAS 3521,50280016011050160130700255265541290470215445150230355390Detail
FORT - PAS 4022,20280018012050180140780285290610290480240495170250325365Detail
FORT - PAS 4524,00280020013550200155870320330690360565270550268344370410Detail
FORT - PAS 5027,50280022015050225180986356362762380610300630345803385420Detail
FORT - PAS 56211,002800250170502502001110400400848539789340710435893445480Detail
FORT - PAS 63215,00280028021050280240124644651510005398293808005201030549585Detail

Značení ventilátorů

V objednávce je nutné přesně specifikovat typ ventilátoru, polohu spirální skříně a požadované příslušenství.

Není-li v objednávce uvedeno jiné materiálové nebo motorové provedení, jsou ventilátory vždy dodávány ve standardním provedení.
