Radiální ventilátory řady FORT - PA vynikají širokým spektrem výkonů při zaručené chemické odolnosti použitých materiálů při teplotách v rozmezí od –15°C do +60°C. Tyto vlastnosti jim umožňují velký rozsah uplatnění v nejrůznějších oborech chemické a průmyslové výroby, zdravotnictví, potravinářství, zemědělství, farmacii a mnoha dalších odvětvích.

Ventilátory jsou poháněny přírubovými elektromotory. Oběžná kola s dopředu zahnutými lopatkami jsou přímo osazena na hřídelích elektromotorů.

Standardně jsou ventilátory vybaveny jednootáčkovými třífázovými elektromotory pro napětí 400 V v provedení B5 nebo B3, krytí IP 55, izolace třídy F, ve 2 nebo 4 pólovém provedení.

Ventilátory jsou vyráběny také v nevýbušném provedení Ex. Jsou určeny pro odsávání plynů a par teplotní třídy T1 až T3, T4 pro trvalý provoz S1.

Ventilátory nejsou standardně jištěny proti přetížení. Při instalaci a uvedení do provozu je proto nezbytné vřadit do elektrosystému vhodnou tepelnou ochranu. Na objednání lze ventilátory vybavit elektromotory s termokontakty nebo termistory.

Ventilátory jsou se vzt. potrubím propojeny tlumícími vložkami, které zabraňují přenosu vibrací do potrubí. Tlumící vložky se upevňují pomocí nerezových spon. Z důvodu přenosu vibrací do podložky (samostatná konstrukce, podlaha, střecha) je nutné osazovat ventilátory na izolátory chvění. Pokud není ventilátor sacím nebo výfukovým hrdlem připojen k potrubí, je třeba otevřený konec opatřit vhodnou mřížkou, která zamezí vniknutí cizího předmětu do ventilátoru.

V nejnižším bodě skříně ventilátoru je třeba osadit nástavec pro odvod kondenzátu nebo minimálně vyvrtat otvor o průměru cca 8 mm. V případě, že je toto opatření opomenuto, může dojít k nahromadění kondenzátu ve skříni a poškození ventilátoru (v zimních měsících navíc hrozí zamrznutí kondenzátu). Nástavec pro odvod kondenzátu zakončený trubkou, hadičníkem nebo šroubením lze objednat spolu s ventilátorem jako volitelné příslušenství.

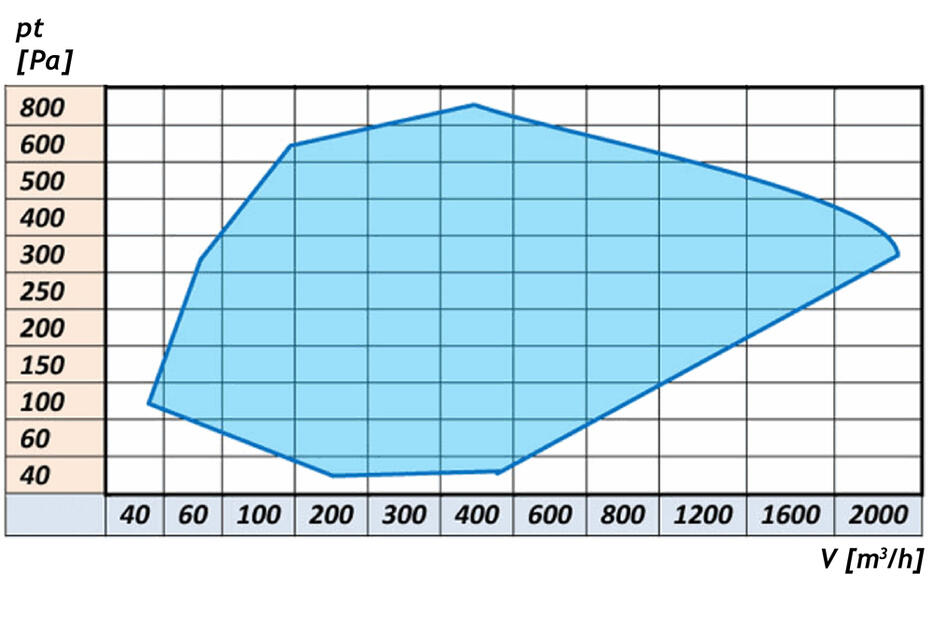

Výkonové hodnoty ventilátorů byly měřeny při 15°C a hustotě média 1,225 kg/m3.

Standardní provedení ventilátorů





BNV

EX

Materiál spirální skříněPEPEEL
Materiál oběžného kolanerez AISI 304 / 316nerez AISI 304 / 316
Elektromotor 400V (třífázový)
Elektromotor 230V (jednofázový)pouze na objednánípouze na objednání
Po dohodě lze vyrobit spirální skříň i z jiných materiálů (např. PP, PPs)

Polohy spirálních skříní













Polohy spirálních skříní při pohledu ze strany motoru.

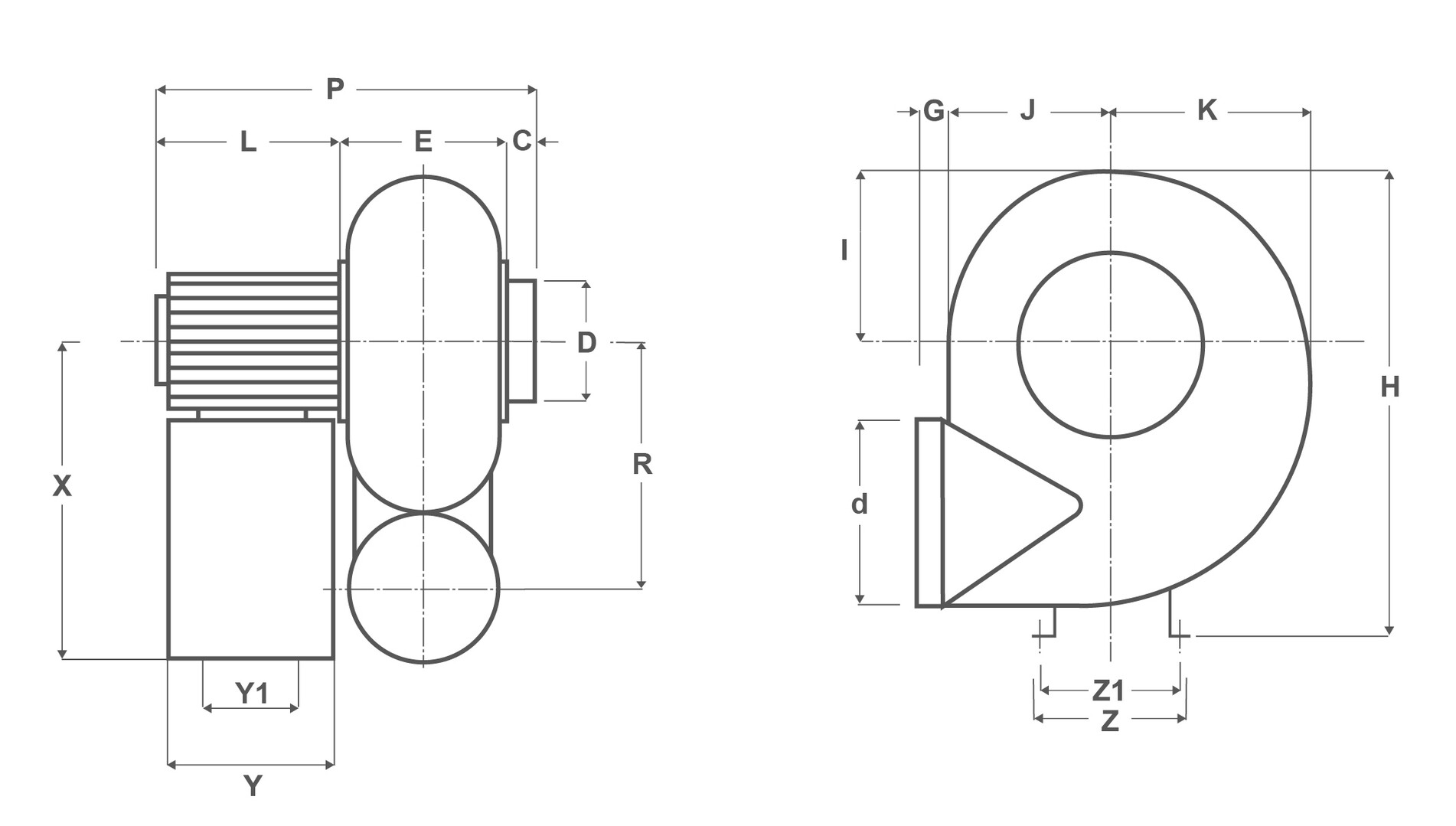

Rozměrové schema řady FORT - PA

Typ ventilátoruMotorRozměry [mm]
kWot./minABCDEFGHILPXY1YZ1Z
FORT - PA 1320,182800901252512511094552801101903251705085210235Detail
FORT - PA 1340,121400901252512511094552801101903251705085210235Detail
FORT - PA 1620,372800110140301401251235533513022037520580120240270Detail
FORT - PA 1640,121400110140301401251235533513019034520580120240270Detail
FORT - PA 2021,1280014018530

200

15514060400150260445250100140200235Detail
FORT - PA 2040,2514001401853020015514060400150210395250100140200235Detail
