Plastové ventilátory FORT-P

Radiální ventilátory řady FORT-P vynikají širokým spektrem výkonů, při zaručené chemické odolnosti použitých materiálů při teplotách v rozmezí od –15°C do +60°C. Tyto vlastnosti jim umožňují velký rozsah uplatnění v nejrůznějších oborech chemické a průmyslové výroby, zdravotnictví, potravinářství, zemědělství, farmacii a mnoha dalších odvětvích.

Ventilátory jsou poháněny přírubovými elektromotory. Oběžná kola s dozadu zahnutými lopatkami jsou přímo osazena na hřídelích elektromotorů.

Standardně jsou ventilátory vybaveny jednootáčkovými třífázovými elektromotory pro napětí 400 V v provedení B5 nebo B3, krytí IP 55, izolace třídy F, ve 2, 4 nebo 6 pólovém provedení.

Ventilátory jsou vyráběny také v nevýbušném provedení Ex. Jsou určeny pro odsávání plynů a par teplotní třídy T1 až T3, T4 pro trvalý provoz S1.

Ventilátory nejsou standardně jištěny proti přetížení. Při instalaci a uvedení do provozu je proto nezbytné vřadit do elektrosystému vhodnou tepelnou ochranu. Na objednání lze ventilátory vybavit elektromotory s termokontakty nebo termistory.

Ventilátory jsou s vzt. potrubím propojeny tlumícími vložkami, které zabraňují přenosu vibrací do potrubí. Tlumící vložky se upevňují pomocí nerezových spon. Z důvodu přenosu vibrací do podložky (samostatná konstrukce, podlaha, střecha) je nutné osazovat ventilátory na izolátory chvění. Pokud není ventilátor sacím nebo výfukovým hrdlem připojen k potrubí, je třeba otevřený konec opatřit vhodnou mřížkou, která zamezí vniknutí cizího předmětu do ventilátoru.

V nejnižším bodě skříně ventilátoru je třeba osadit nástavec pro odvod kondenzátu nebo minimálně vyvrtat otvor o průměru cca 8 mm. V případě, že je toto opatření opomenuto, může dojít k nahromadění kondenzátu ve skříni a poškození ventilátoru (v zimních měsících navíc hrozí zamrznutí kondenzátu). Nástavec pro odvod kondenzátu zakončený trubkou, hadičníkem nebo šroubením lze objednat spolu s ventilátorem jako volitelné příslušenství.

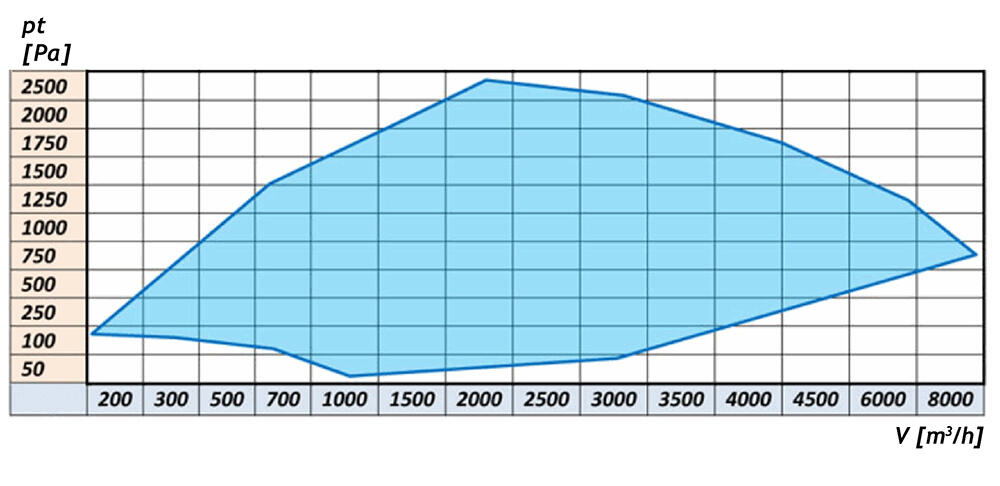

Výkonové hodnoty ventilátorů byly měřeny při 15°C a hustotě média 1,225 kg/m3.

0
0
0
0
0
0
000000

Standardní provedení ventilátorů





BNV

EX

Materiál spirální skříněPEPEEL
Materiál oběžného kolaPPPP
Elektromotor 400V (třífázový)✓✓
Elektromotor 230V (jednofázový)pouze na objednánípouze na objednání
Po dohodě lze vyrobit ventilátory i z jiných materiálů např. PVC

Polohy spirálních skříní













Polohy spirálních skříní při pohledu ze strany motoru.

Rozměrové schéma řady FORT - P

Ventilátor v provedení PE/PP nebo PEEL/PP

Ventilátor v provedení PVC/PVC

Typ ventilátoruMotorRozměry [mm]
kWot./minABCDEGHJKILPRXY1YZ1Z
FORT - P 2040,1213701601203516016055400138180150190385140250100140200235Detail
FORT - P 2020,1827501601203516016055400138180150195390140250100140200235Detail
FORT - P 2240,1213701951503520018555500170228190190410173310100140255290Detail
FORT - P 2220,2528001951503520018555500170228190210430173310100140225290Detail
FORT - P 2540,1213701951503520018555500170228190190410173310100140255290Detail
FORT - P 2520,3728001951503520018555500170228190220440173310100140255290Detail
FORT - P 2840,1813702201754022519570560190255210190425208350120190280316Detail
FORT - P 2820,7528502201754022519570560190255210240475208350120190280316Detail
FORT - P 3160,189302401934025020070640210280230210450240410150230320355Detail
FORT - P 3140,2514002401934025020070640210280230220460240410150230320355Detail
FORT - P 3121,5028502401934025020070640210280230290530240410150230320355Detail
FORT - P 3560,189302752134028023755715230312270210487260445150230355390Detail
FORT - P 3540,3714002752134028023755715230312270220497260445150230355390Detail
FORT - P 3522,2028702752134028023755715230312270290567260445150230355390Detail
FORT - P 4060,259203152374031525255790264356295220512290495170250325365Detail
FORT - P 4040,5514103152374031525255790264356295240535290495170250325365Detail
FORT - P 4560,379203552654035528755880295400330240567324550170250370410Detail
FORT - P 4541,1014103552654035528755880395400330290617324550170250370410Detail
FORT - P 4524,0028703552654035528755880295400330415370324550270340370410Detail

Značení ventilátorů



V objednávce je nutné přesně specifikovat typ ventilátoru, polohu spirální skříně a požadované příslušenství.

Není-li v objednávce uvedeno jiné materiálové nebo motorové provedení, jsou ventilátory vždy dodávány ve standardním provedení.
